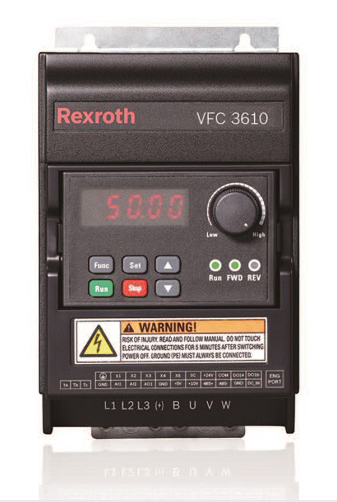

Преобразователь частоты Bosch Rexroth VFC 3610

Преобразователь частоты  Bosch Rexroth VFC 3610
Bosch Rexroth
Частотный преобразователь VFC 3610 - простейший в серии общепромышленных частотников Bosch Rexroth. Обеспечивает надежное регулирование скорости асинхронных электродвигателей в режиме V/f.  Имеет сверхкомпактные размеры и готовый набор параметров для быстрого запуска
1~ 220 В - от 0,4 до 2,2 кВт
3~ 400 В - от 0,4 до 22 кВт

Технические характеристики Bosch Rexroth VFC 3610

  • мощность электродвигателей 0,37 – 22 кВт
  • входное напряжение 1-фазное 200…240 V (-10%/+10%) или 3-х фазное 380…480 V (-15%/+10%)
  • выходное напряжение 3-х фазное
  • встроенный PLC (ПЛК)
  • встроенный ПИД- регулятор
  • скалярное управление U/F, с компенсацией скольжения - глубина регулирования 1:50
  • выходная частота 0-400 Гц
  • диапазон несущей частоты ШИМ - 1-15 кГц
  • КПД >95%

Перегрузочная способность Bosch Rexroth VFC 3610

  • В интенсивном режиме - 150% от номинального тока в течение 60 сек.
  • В нормальном режиме - 120% от номинального тока в течение 60 сек.

Режимы управления

  • Скалярный: Кривая U/f, Линейный режим, режим квадратичной зависимости, пользовательский режим многоточечной кривой
  • Пусковой момент 150 % от номинального крутящего момента при 3 Гц, 100 % от номинального крутящего момента при 1,5 Гц
  • Рампы ускорения/замедления: Линейный, S-образная кривая, 8 установок времени ускорения/торможения: 0,1...6000,0 с
  • Торможение постоянным током: Начальная частота торможения: 0...50 Гц, Время торможения: 0...20 с, Ток остановки: 0.0...150.0 %
  • Функция толчкового режима: Диапазон частоты толчкового режима: от 0 Гц до 400 Гц, Время ускорения / торможения в толчковом режиме: 0,1…6000,0 с
  • Многоскоростное регулирование: 16 этапов через управление по цифровым входам
  • Автоматическая подстройка несущей частоты
  • Первый и второй источник настройки частоты
  • Компенсация скольжения

ПИД регулирование

  • Управление в режиме простого ПЛК: 16 этапов с управлением по типу пауза/останов
  • ПИД- регулирование с функцией режима ожидания/активации

Входы/выходы

  • 5 цифровых входов поддерживают подключение PNP и NPN, X5 поддерживает импульсный вход 50 кГц
  • 2 аналоговых входа: 0/2…10 В или 0/4…20 мА
  • 1 цифровой выход с открытым коллектором, поддерживает импульсный выход на 32 кГц и подключение проводки для понижения и повышения напряжения
  • 1 релейный выход
  • Аналоговый выход, 0/2...10 В или 0/4...20 мА, для вывода рабочей частоты, выходной частоты, выходного тока, выходной мощности, выходного напряжения, аналогового входного напряжения и аналогового входного тока

Основные функции Bosch Rexroth VFC 3610

  • функция повышения крутящего момента
  • каскадное управление насосами
  • защита насоса от сухого хода
  • автоматическая стабилизация напряжения
  • повторный запуск после падения напряжения
  • 2/3-проводное управление
  • параметры быстрого запуска
  • репликация параметров
  • ограничение выходного тока
  • восстановление после сбоя питания
  • встроенный тормозной прерыватель (до 18,5 кВт)
  • тепловая защита двигателя без датчика температуры
  • тепловая защита двигателя с помощью датчика температуры
  • демпфирование колебаний малой нагрузки
  • стабилизация напряжения при повышенной нагрузке

Функции коммуникации частотного преобразователя Bosch Rexroth VFC 3610

  • встроенный протокол Modbus, опционально: PROFIBUS DP, CANopen
  • интерфейс связи RS485
  • подключение к ПК стандартным кабелем mini-USB, возможность удаленной настройки, пуска и управления с помощью бесплатного программного обеспечения.

Климатическое исполнение

  • Номинальная температура окружающей среды -10...40°С
  • Степень защиты IP 20
  • Тип охлаждения - Естественное охлаждение (≤ 0,75 кВт), Принудительное воздушное охлаждение (≥ 1,5 кВт)

Опции

  • тормозные резисторы
  • модуль расширения входов/выходов
  • фильтры ЕМС
  • дроссели
  • тормозные прерыватели (свыше 22 кВт, до 22 кВт включительно - встроенный)
  • модули связи PROFIBUS, CanOpen

Модель Bosch Rexroth VFC 3610Тяжелый режим работыНормальный режим работыГабаритРазмеры (ШхВхГ), ммМасса, кг
Номинал. ток, АМощность, кВтНоминал. ток, АМощность, кВт
1 фаза 200…240V (-10%/+10%)
VFC3610-0K40-1P2-MNA-7P2.40.4Используются параметры для тяжелого режима работыB95*166*1671.5
VFC3610-0K75-1P2-MNA-7P4.10.75
VFC3610-1K50-1P2-MNA-7P7.31.5C95*206*1701.8
VFC3610-2K20-1P2-MNA-7P10.12.2D120*231*1752.6
Модель Bosch Rexroth VFC 3610Тяжелый режим работыНормальный режим работыГабаритРазмеры (ШхВхГ), ммМасса, кг
Номинал. ток, АМощность, кВтНоминал. ток, АМощность, кВт
3 фазы 380…480V (-15%/+10%)
VFC3610-0K40-3P4-MNA-7P1.30.4Используются параметры для тяжелого режима работыB95*166*1671.5
VFC3610-0K75-3P4-MNA-7P2.30.75
VFC3610-1K50-3P4-MNA-7P4.01.5C95*206*1701.8
VFC3610-2K20-3P4-MNA-7P5.62.2
VFC3610-3K00-3P4-MNA-7P7.43.0D120*231*1752.6
VFC3610-4K00-3P4-MNA-7P9.74.0
VFC3610-5K50-3P4-MNA-7P12.75.516.87.5E130*243*2333.6
VFC3610-7K50-3P4-MNA-7P16.87.524.3113.9
VFC3610-11K0-3P4-MNA-7P24.31132.415F150*283*2335.0
VFC3610-15K0-3P4-MNA-7P32.41539.218.55.7
VFC3610-18K5-3P4-MNA-7P39.218.545.022G165*313*2417.3
VFC3610-22K0-3P4-MNA-7P45.02260.8308.0
