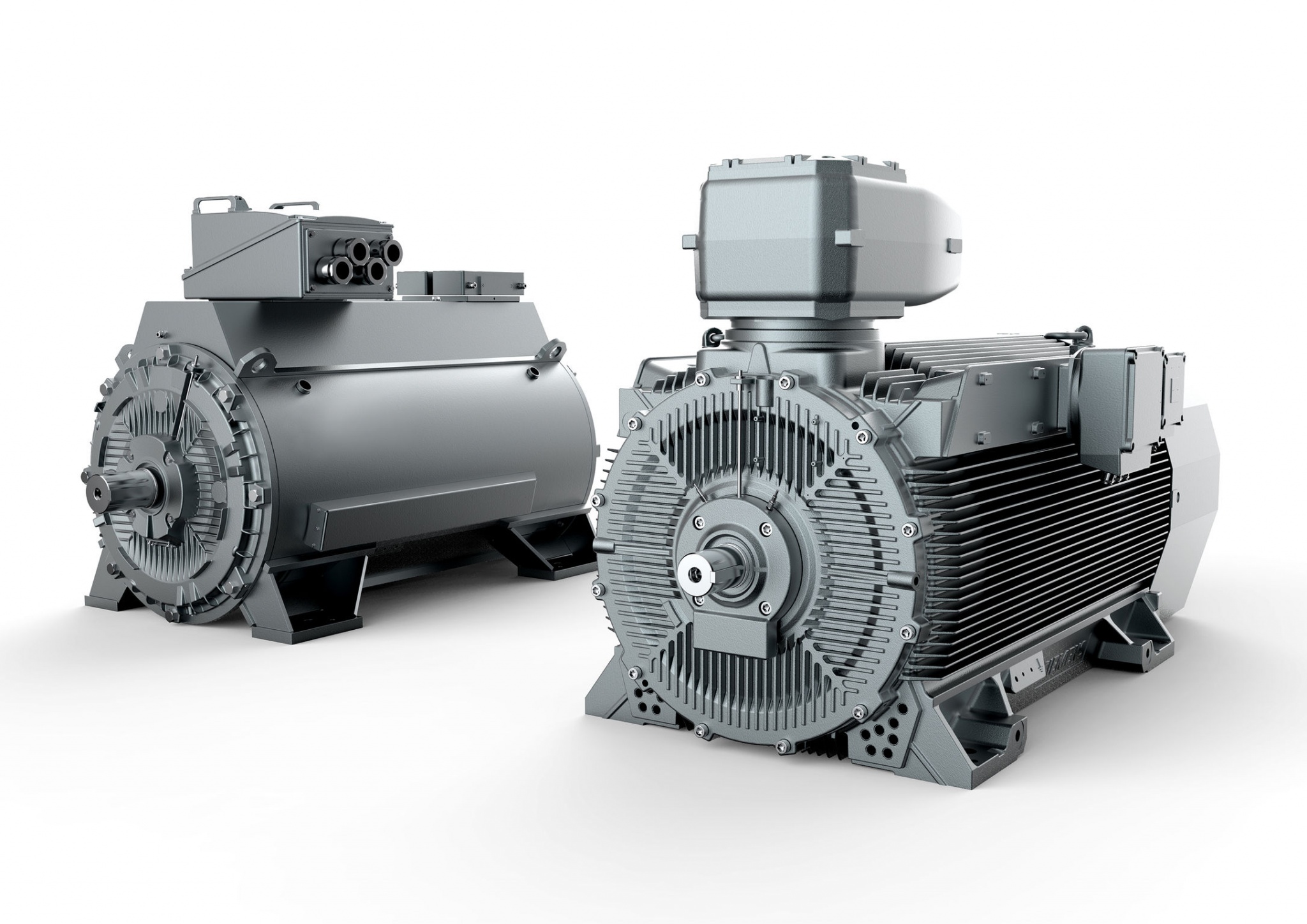

Двигатели серий 1LA7, 1LA5, 1LE1, 1LG6, 1LA8, PQ8 со специальной изоляцией для напряжений до 690 В

Двигатели серий 1LA7, 1LA5, 1LE1, 1LG6, 1LA8, PQ8 со специальной изоляцией для напряжений до 690 В
Siemens
Высота оси от 100 до 450 мм
Мощность  от 1.5 до 2987 кВт
Момент от 0,9 до 7691 Нм
Скорость от 725 до 2982 об/мин
IP55, 690 В
Двигатели в комбинации с преобразователями MICROMASTER и SINAMICS можно использовать в различных областях применения в электроприводах с переменной скоростью вращения. Отличительной чертой двигателей производства Siemens, работающих от преобразователя частоты, является перспективная система изоляции DURIGNIT IR 2000. В данной системе изоляции используются покрытые эмалью высококачественные провода и изоляционные материалы в сочетании с пропиткой смолами, не содержащими растворителей. Двигатели широкого диапазона использования могут работать от всех преобразователей, которые имеют IGBT-транзисторы.

Самовентилируемые двигатели со специальной изоляцией для напряжений до 690 В



Типоразмер

Скорость

Мощность

Частота вращения

Момент

Ток при

690 B

об/мин

кВт

об/мин

Нм

А

1LA7, 1LE1 и 1LA5 алюминиевый корпус

100L…225M

3000, 2-полюсные

3...45

2890…2960

9.9…145

3.5…45

100L…225S

1500, 4-полюсные

2.2...37

1420…1470

15...240

2.75…38.5

100L…225M

1000, 6-полюсные

1.5...30

925…978

15…293

2.25…35.5

1LG6 чугунный корпус

180M315L

3000, 2-полюсные

22...200

2955…2982

71…641

22.5…188

180M…315L

1500, 4-полюсные

18.5...200

1470…1490

120....1282

20…198

180 L315L

1000, 6-полюсные

15...160

975…990

147…1543

17.2…164

180 L315L

750, 8-полюсные

11…132

725…740

145…1704

13.8…140

1LA8 чугунный корпус

100L…315L

3000, 2-полюсные

240...970

2978…2987

770…3101

730…900

100L…315L

1500, 4-полюсные

235...980

1485…1492

1511...6273

235…950

100L…315L

1000, 6-полюсные

190...780

990…993

1833…7502

196…790

100L…315L

750, 8-полюсные

145...600

740…745

1871…7691

162…660



Двигатели со специальной изоляцией для напряжений до 690 В с принудительной вентиляцией



Типоразмер

Скорость

Мощность

Частота вращения

Момент

Ток при

690 B

об/мин

кВт

об/мин

Нм

А

1PQ8 чугунный корпус

315450

3000, 2-полюсные

240...970

2978…2987

770…3101

730…900

315450

1500, 4-полюсные

235...980

1485…1492

1511...6273

235…950

315450

1000, 6-полюсные

190...780

990…993

1833…7502

196…790

315450

750, 8-полюсные

145...600

740…745

1871...7691

162…660
