Приводная техника Leroy-Somer и Control Techniques в испытательных стендах

11.01.2010

Благодаря широкому спектру частотных преобразователей, приводов постоянного тока и электродвигателей компаний Leroy-Somer и Control Techniques, для любой задачи испытаний вращающихся машин удается найти современное и экономичное решение.  За 2008-2009 г. специалистами ООО "Приводные Системы" выполнен ряд работ по разработке концепций испытательных комплексов, поставке оборудования, разработке системы документирования и визуализации результатов испытаний и выполнения пуско-наладочных работ.

Среди проектов, в реализаци которых участвовали специалисты ООО "Приводные Системы":

  • Рекуперативный электропривод переменного тока стенда испытаний авиационой топливной аппаратуры мощностью 600 кВт;
  • Рекуперативный электропривод постоянного тока стенда испытаний гидро-механических трансмиссий мощностью 189 кВт;
  • Нагрузочная машина для испытаний электродвигателей погружных насосов на базе электродвигателя постоянного тока мощностью 220 кВт;
  • Регулируемый электропривод переменного тока испытательного стенда высокоскоростных погружных насосов мощностью 160 кВт;
  • Специальный преобразователь частоты для моделирования и документирования режимов работы электродвигателей подгружных насосов.

ОАО НПП «ТЕМП» им. Ф. Короткова

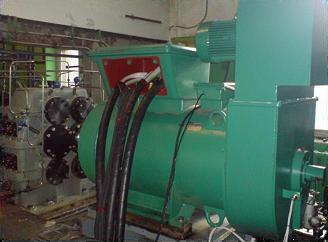

Нагрузочный испытательный стенд реализован на двигателе Leroy-Somer PLS и Асинхронный электродвигатель Leroy Somer PLSпреобразователе частоты Leroy-Somer POWERDRIVE 660 кВт с рекуперацией, обратная связь через инкрементальный энкодер.

  • Приводная система обеспечивает испытания топливной аппаратуры:
    диапазон скоростей вращения приводного вала через мультипликатор 3000…27000 об/мин
  • поддержание скорости ведущего вала с точностью 0,03%
  • мощность приводной системы 660 кВт
  • разгон до 27000 об/мин и остановка осуществляется за 3 секунды

ЗАО «Новомет Пермь»

Подобрано и поставлено оборудование для нескольких проектов нагрузочных испытательных стендов для испытания погружных насосов. Задача решена на высокоскоростных двигателях Leroy-Somer CPLS 80 – 160 кВт и преобразователях частоты Unidrive SP, Powerdrive, в том числе с рекуперацией.

ОАО ОКБ «Кристалл»

Нагрузочный испытательный стенд реализован на двигателе Leroy-Somer СPLS 160S0608 85,5 кВт и преобразователе частоты Leroy-Somer Unidrive SP 120T, обратная связь через инкрементальный энкодер.

Приводная система обеспечивает испытания топливной аппаратуры:

  • максимальная скорость вращения двигателя без мультипликатора 6050 об/мин при сохранении постоянной мощности
  • плавный разгон до 6000 об/мин за 60 секунд и измерение среднего вращающего момента за 15 секунд
  • квазилинейное увеличение вращающего момента 2хМср в течение 30 сек (далее по программе испытаний)
  • мощность приводной системы 85,5 кВт

ОАО «Мытищинский машиностроительный завод»

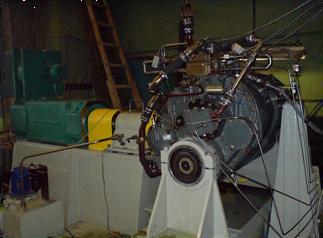

Нагрузочный стенд LSK-DMVНагрузочный испытательный стенд реализован на электродвигателе постоянного тока Leroy-Somer серии LSK и приводе постоянного тока Leroy-Somer DMV, обратная связь через тахогенератор.

Приводная система обеспечивает испытания автоматической гидравлической трансмиссии (ГМТ):

  • диапазон скоростей вращения приводного вала 800…2000 об/мин.
  • мощность холостого хода 170 кВт на 2000 об/мин

основная задача электропривода расчет и осцилографирование следующих параметров:

  • скорость приводного вала
  • момент на приводном валу
  • мощность потребляемая ГМТ от приводного вала.
