Mодернизация АСУТП на базе приводов Unidrive SP производства Control Techniques

29.06.2012

Специалистами ООО «Приводные Системы» на заводе по производству стекла «Пилкингтон Гласс» закончена реконструкция автоматизированной системы управления частотой вращения трех вентиляторов охлаждающего технологического оборудования. Заказчиком было отдано предпочтение оборудованию Control Techniques по соотношению цена-функциональность-качество.

Описание системы.

Управление частотой вращения электродвигателей вентиляторов обеспечивают частотные преобразователи Unidrive SP 4402, обмениваясь данными с промышленным контроллером Eurotherm T940 через коммуникационные модули SM-Profibus DP.

Система работает как в автоматическом режиме, получая сигнал на изменение или поддержание частоты вращения электродвигателей непосредственно с места оператора (SCADA), так и в ручном режиме. В ручной режим может быть переключен любой из трех преобразователей частоты. Также может быть произведен ремонт и замена любого из частотных преобразователей без отключения остальных.

Система осуществляет полный контроль и диагностику всех измерительных и исполнительных узлов, диагностику возникших аварийных ситуаций.
Информационный обмен, мониторинг и управление происходят в реальном масштабе времени.

Система построена с использованием передовых технологий АСУТП как открытая, позволяющая наращивание выполняемых функций и модернизацию отдельных элементов в процессе эксплуатации.

Выполненные работы:

  • Сборка и монтаж шкафов управления
  • Подключение силовых и  управляющих кабелей к шкафам управления
  • Настройка частотных преобразователей на управление электродвигателями вентиляторов
  • Настройка контроллера EUROTERM T940 для управления частотными преобразователями
  • Пусконаладка и приемосдаточные испытания в соответствии с требованиями нормативных документов.

Цели проведения модернизации:

  • Повышение эксплуатационных характеристик технологического оборудования и безопасности производства
  • Повышение уровня безаварийного технологического функционирования оборудования
  • Повышение надежности функционирования системы

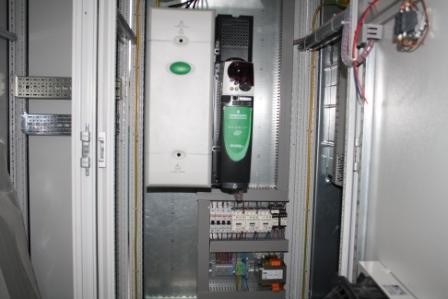

PG1.jpgUnidrive SP 4402

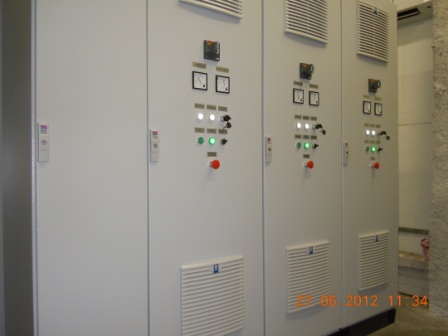

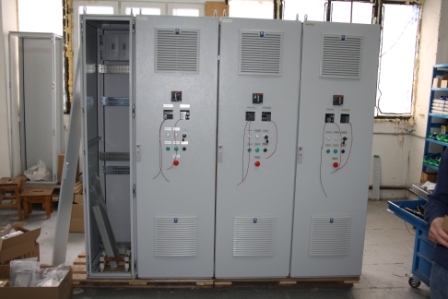

Сборка шкафа управленияШкаф управления
