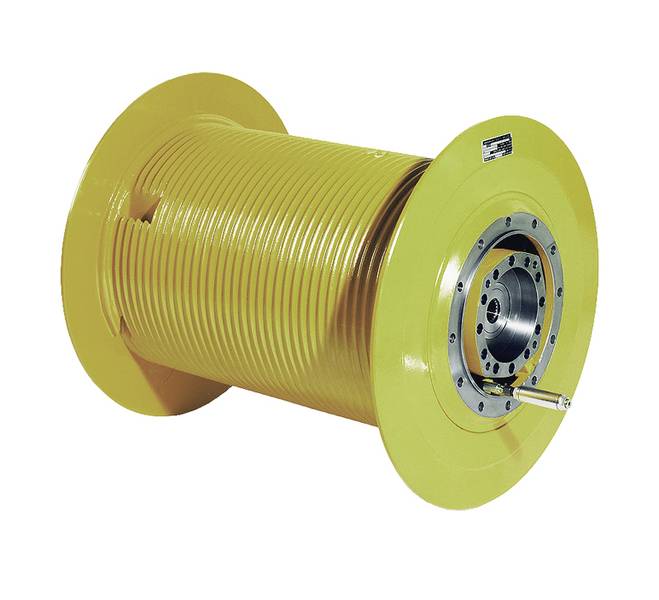

Грузовые и тяговые лебедки ZOLLERN

Типоразмеры редукторов лебедок

Крутящие моменты на выходе от 1,75 кНм до 1500 кНм. Усилие в канате от 17 кН до 1950 кН. При определении усилия в канате следует учитывать массу грузозахватных приспособлений и КПД механизма подъема груза

Зубчатые передачи

Зубчатые передачи оптимизированы по контактной и изгибной нагрузочной способности, а также по минимальной скорости скольжения зубьев согласно DIN 3990. Колеса с внешними зубьями цементируются и шлифуются. Колеса с внутренними зубьями улучшаются и азотируются.

Подшипники

Все вращающиеся части опираются на подшипники качения. На входе используются шариковые подшипники, для сателлитов – роликовые подшипники с длинными цилиндрическими роликами, а в опорах барабана – самоустанавливающиеся сферические роликовые подшипники.

КПД

КПД планетарной ступени равен 98%, а КПД опор канатного барабанов с учетом уплотнений составляет примерно 99%. Например: КПД лебедки с 2-ступенчатым планетарным редуктором ηобщ. = 0,98 x 0,98 x 0,99 = 0,95

Смазка

Все зубчатые передачи, подшипники качения и опоры канатного барабана надежно смазываются методом разбрызгивания. Консистентная смазка подшипников опор барабана не требует обслуживания. Замена смазки Заливка и слив смазки осуществляется через заливные и сливные отверстия.

Контроль уровня масла

Уровень масла контролируется с помощью щупа или с помощью смотрового окошка.

Охлаждение

Охлаждение может потребоваться при длительной работе узла под воздействием прямых солнечных лучей, при повышенной температуре окружающей среды, а также при длительной работе привода с повышенной мощностью.

Привод

На входе предусмотрены фланцы для стыковки с гидромотором, электродвигателем или свободный конец вала. Входной вал может иметь шлицы по DIN 5480 или шпонку. Возможно также соединение с помощью упругой муфты.

Уплотнение

Входной и выходной валы имеют надежные радиальные уплотнения. При использовании на морских судах предусмотрены дополнительные манжетные уплотнения с консистентной смазкой.

Монтажное положение

Горизонтальное

Установка

В лебедках Zollern предусмотрено фланцевое крепление к металлоконструкции. Фланец со стороны входного вала передает крутящий момент и воспринимает усилие в канате. Фланец противоположной опоры воспринимает только усилие в канате и может быть снят для облегчения монтажа лебедки.

Тормоз

Нормально замкнутый многодисковый парковочный тормоз с гидравлическим управлением снабжен набором замыкающих пружин. Давление размыкания тормозного устройства составляет 15 бар. Тормозное устройство рассчитано на максимальное давление 300 бар. Допускается противодавление до 0,5 бара. Порты подключения имеют метрическую резьбу М 12 х 1.5. Дополнительно могут быть установлены многодисковые, однодисковые тормоза или тормоза барабана, непосредственно связанного с канатным барабаном.

Блокировка обратного хода

Для особых применений может быть установлена блокировка обратного хода между зубчатой передачей и парковочным тормозом.

Кулачковый концевой выключатель

a) электрический

электрический сигнал может генерироваться при различных значениях высоты подъема груза. Положения переключения могут плавно настраиваться. Переключатель устанавливается в подшипниковых опорах корпуса и крепится к фланцу канатного барабана

b) гидравлический

кулачковый концевой выключатель ZOLLERN с гидравлическим управляющим сигналом работает аналогично электрическому.

Электродвигатель

Так как установка электродвигателя внутри барабана требует большого пространства, электродвигатель монтируется снаружи.

Грунтовка

Специально разработанная многослойная грунтовка на основе двухкомпонентной эпоксидной смолы, содержащей светло-серую цинковую пыль. Покровный слой сос­тоит из двухкомпонентного лака на полиуретановой основе для обеспечения повы­шен­ной светостойкости. Цветовой тон RAL 9002. Другие цветовые тона возможны по запросу.

Области применения:

• Автомобильные и мобильные краны
• Строительные краны и конвейеры
• Лифты и подъемники
• Погрузочные и перегрузочные краны
• Корабельные и палубные краны
• Спасательные и эвакуационные краны
• Краны для верфей и портовые краны
• Краны для работы в открытом море
• Контейнерные портальные краны
• Краны для выносных платформ
• Буровая техника
• Горная техника
• Дорожная и с/х техника
• Драглайны
