Внедрение частотного привода разматывающего устройства

11.12.2012

Исходное оборудование:

Электродвигатель постоянного тока 47 кВт 2010 об/мин с высотой оси вращения 132 мм с CPLS Leroy Somerдиапазоном постоянной мощности 2010 - 4500 об/мин.

Проблемы в эксплуатации:

  • Большой объем обслуживания электродвигателя постоянного тока
  • Низкая точность регулирования старого электропривода
  • Низкий коэффициент полезного действия регулируемого электропривода

Требование заказчика:

Установка частотно-регулируемого электропривода для увеличения точности управления и снижения объема технического обслуживания.

Основные трудности выполнения требований:

Диаметр намотки изменяется в диапазоне 5 : 1. Исходя из возможностей стандартного асинхронного электродвигателя при работе в режиме ослабления поля, требуемая мощность электропривода составит 75 кВт. Стандартный асинхронный электродвигатель 75 кВт 3000 об/мин имеет высоту оси вращения 250 мм, что требует существенной переделки размотчика.

Решение:

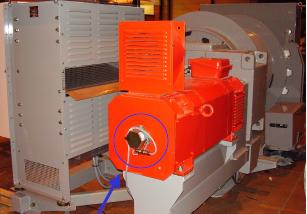

  • Применение специального асинхронного электродвигателя Leroy Somer серии CPLS 132 LCPS мощностью 27 кВт при 1027 об/мин с диапазоном постоянной мощности 1027 - 6000 об/мин
  • Внедрение преобразователя частоты UNIDRIVE SP 45T 30 кВт с модулем управления размотчиком SM WINDER/UNWINDER
  • Сохранение существующего фундамента электродвигателя.
