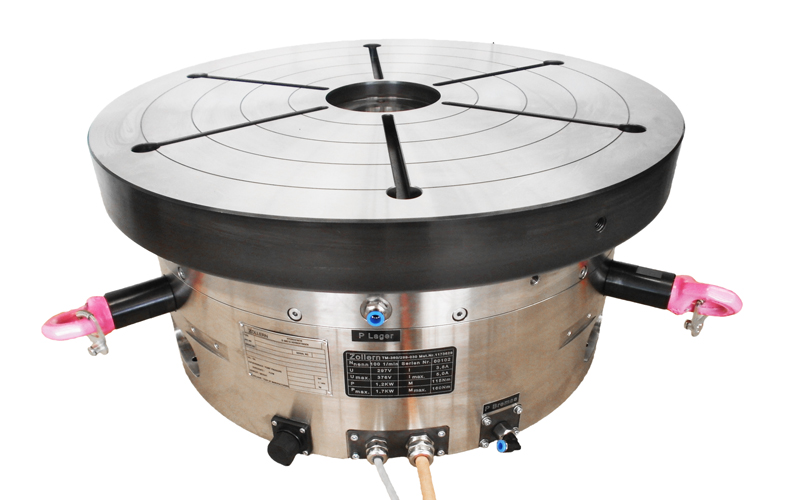

Аэростатический поворотный стол ZOLLERN

Аэростатический стол

Аэростатический радиально-осевой подшипник
Скользящее покрытие стола
Встроенный датчик позиционирования
Встроенный моментный электродвигатель

  • Теоретически неограниченный срок службы
  • Отсутствие вибрации, вызываемой элементами качения
  • Отсутствие трения, и как следствие, максимальная точность позиционирования, на которой не сказывается влияние эффекта неравномерности движения в условиях трения
  • Низкое значение радиального и осевого биения
  • Отсутствие необходимости в системах подачи, возврата и охлаждения масла
  • Подача рабочей среды от имеющегося источника сжатого воздуха

Параметры аэростатических поворотных столов ZOLLERN
Диаметр круглого столаDмм300/400600750/8001000/1200
ВысотаHмм210270340350
Массаmкг105/1222901100/12001800/1950
Материал--Сталь/скользящее покрытие
Давление воздуха на входеPpбар6666
Расход воздухаQmaxнорм.л/мин<30<60<75<120
Радиальное и осевое биениемкм<0,2<0,2<0,2<0,5
Допустимая осевая нагрузкаFaкН8203550
Коэффициент осевой жесткостиCaН/мкм1000200035004500
Допустимая радиальная нагрузкаFrкН12,534
Номинальный крутящий моментTcНм65,31157501250
Максимальный крутящий моментTpНм25045024503450
