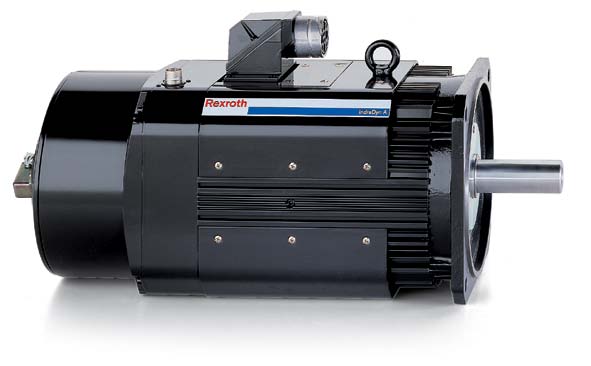

Bosch Rexroth IndraDyn A асинхронные серводвигатели MAD

Bosch Rexroth IndraDyn A асинхронные серводвигатели MAD
Bosch Rexroth
Номинальная мощность до 93 кВт
Максимальная скорость до 11000 об/мин
Большой выбор опций для различных применений
Высокая степень защиты IP65

Bosch Rexroth IndraDyn A асинхронные серводвигатели MAD являются частью Системы приводов Rexroth IndraDrive, все компоненты которой также могут быть официально поставлены ООО "Приводные Системы".

Bosch Rexroth IndraDyn A – это асинхронные серводвигатели семейства MAD с принудительным воздушным охлаждением и MAF - с жидкостным.

Электродвигатели семейства MAD применяются в сервоприводах и приводах главного шпинделя металлообрабатывающих станков, печатных машинах, а также в высокоскоростных применениях.

Серводвигатели MAD предлагаются в широком диапазоне мощности и в зависимости от применения могут быть сконфигурированы со следующими особенностями:

Способ охлаждения

  • Осевой вентилятор со степенью защиты IP65
  • Воздухозаборник централизованной системы охлаждения

Энкодеры

  • без энкодера
  • инкрементальный датчик, 2048 периодов
  • однооборотный датчик (EnDat) 2048 периодов
  • многооборотный абсолютный датчик (EnDat)2048 периодов, 4096 оборотов абсолютная часть
  • однооборотный датчик (EnDat) 2048 периодов для взрывоопасных зон
  • многооборотный датчик (EnDat) 2048 периодов, 4096 оборотов абсолютная часть для взрывоопасных зон

Способ подключения

  • Штекер кабеля сервопривода с возможностью поворота на 90°
  • Клеммная коробка с возможностью поворота на 90°

Вал

Гладкий или со шпонкой, в сочетании с вариантами уплотнений: без уплотнения, с уплотнением, с лабиринтным уплотнением.

Тормоз

Опционально серводвигатели MAD могут быть укомплектованы нормально замкнутым или нормально разомкнутым электромагнитным стояночным тормозом.

Монтажное исполнение

Фланцевое или фланец и лапы (B5, B35)

Подшипники

  • Стандартные - для небольших осевых и радиальных нагрузок
  • С фиксацией на стороне А – для периодических средних радиальных нагрузок на вал
  • Усиленные – с дополнительным роликовым подшипником для высоких радиальных нагрузок
  • Высокоскоростные

Балансировка

  • Уровень вибрации А или В согласно DIN EN 60034-14
  • Уровень С – специальный, согласно документации IndraDyn A Bosch Rexroth

Более полная информация о Bosch Rexroth IndraDyn A асинхронных серводвигателях MAD во вкладке Документация

МодельНомин. мощность, кВтНомин. скорость, об/минМакс. скорость, об/минНомин. момент, НмМакс. момент, НмНомин. ток, АМакс. ток, А
MAD100B-00501.850030003475.15.310.25
MAD100B-01003.2100060003174.78.917.96
MAD100B-01504.7115009000306812.923.55
MAD100B-02005.92000110002866.214.628.92
MAD100B-02506.525002561.516.228.32
MAD100C-00502.7500300051112.38.215.88
MAD100C-01005.21000600050118.813.225.39
MAD100C-01507.51500900048110.419.738.96
MAD100C-02009.420001100045105.525.747.31
MAD100C-025010.472500409127.864.3
MAD100D-00503.7500300070153.610.119.09
MAD100D-01006.71000600064146.519.334.3
MAD100D-01509.271500900059140.824.747.63
MAD100D-020011.320001100054129.827.1852.68
MAD100D-025013.1250050118.732.4263.95
MAD130B-00505500300095208.812.825.39
MAD130B-010010.51000600010023026.953.67
MAD130B-015013.35150090008520034.971.01
MAD130B-020016.820001000080187.24380.75
MAD130B-025019.625001100075176.547.283.35
MAD130C-00507.35003000140307.919.735.36
MAD130C-010013.091000600012530536.273.8
MAD130C-015018.415009000117275.248.993.28
MAD130C-020023200010000110252.957106.7
MAD130C-025026.2250010025062126.6
MAD130D-00509.45003000180395.624.247.02
MAD130D-010017.810006000170417.843.793.43
MAD130D-015024.315009000155374.661.5123
MAD130D-020031.4200010000150340.771.3137
MAD130D-0250250012031072123.4
MAD160B-005011.55003000220483.926.0851.67
MAD160B-010020.941000600020052050.8110
MAD160B-015029.861500190440.161.6132.18
MAD160B-020033.52000160375.375.8157.4
MAD160C-005012.65003000240528.227.654.79
MAD160C-010023.561000600022553052.9112.3
MAD160C-015033.8150021549675.3152.56
MAD160C-0200442000210494.293.9182.4
MAD180C-0050175003000325715.538.276.57
MAD180C-010031.41000600030062069147.55
MAD180C-015042.4150027068188.6182.12
MAD180C-020052.42000250594.4104.6221.71
MAD180D-005020.45003000390857.839.778.42
MAD180D-010038.710006000370901.582.4188.01
MAD180D-015053.41500340794107.4220.8
MAD180D-020062.82000300768.2117.4269.69
MAD225C-005034.565003000660145072151.92
MAD225C-010067.0210003750640121.03265.86
MAD225C-015093.11500593174376.3
