Коммуникационные модули


Коммуникационные модули

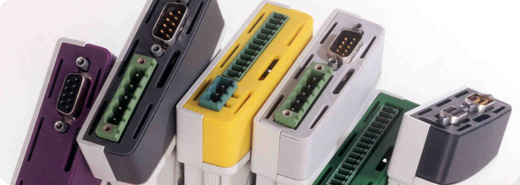

Коммуникационные модули расширяют возможности интеграции преобразователей частоты Control Techniques в промышленные сети. Функция моста позволяет работу с разными сетевыми протоколами одновременно.


SM-Ethernet – модуль для доступа к параметрам привода и обновлению программ из глобальной сети WEB. Имеет собственную WEB-страницу. Отправляет информацию о событиях в виде e-mail.

  • Протоколы Modbus TCP/IP, Ethernet/IP, SMTP (email), SNTP (синхронизация времени).
  • Скорость передачи данных 10/100 Мбит/с.
  • Справочная информация на нескольких языках.
  • Встроенная защита данных.
  • Программирование с помощью CTSoft и SyPTPro.

Совместимость: Unidrive SP, Commander SK, Digitax ST, Mentor MP



SM-Profibus DP-V1 – модуль для работы ведомого привода в сети  Profibus DP.

  • Скорость передачи данных до 12 Мбит/с.
  • Циклические данные - до 32 слов на вводе/выводе.
  • Канал передачи нециклических данных.
  • Параллельная передача циклических/ нециклических данных.
  • Поддержка 32 узлов с возможностью расширения до 125.

Совместимость: Unidrive SP, Commander SK, Digitax ST, Mentor MP



SM-EtherCAT - модуль для работы ведомого привода в высокоскоростной сети EtherCAT. Для высокопроизводительных многоосевых сервосистем.

  • Скорость передачи данных 100 Мбит/с.
  • Поддержка 64535 узлов
  • Поддержка CANopen

Совместимость: Unidrive SP, Commander SK, Digitax ST, Mentor MP



SM-DeviceNet - модуль для работы ведомого привода в сети DeviceNet.

  • Скорость передачи данных 500, 250, 125 Кбит/с. с автоопределением.
  • Циклические данные - до 28 слов на вводе/выводе.
  • Канал передачи нециклических данных.
  • Поддержка 62 узлов.

Совместимость: Unidrive SP, Commander SK, Digitax ST, Mentor MP



SM-CANopen – модуль для работы ведомого привода в сети CANopen.

  • Скорость передачи данных до 1 Мбит/с.
  • 4 канала циклических данных – каждый до 4 слов на вводе/выводе.
  • Протокол SDO нециклических данных.
  • Размещение нециклического протокола в циклических данных.
  • Поддержка 127 узлов в сети.
  • Специальная синхронизация контуров позиционирования.

Совместимость: Unidrive SP, Commander SK, Digitax ST, Mentor MP



SM-Interbus – модуль для работы в сети Interbus

  • Скорость передачи данных - 500 Кбит/с.
  • Циклические данные – до 10 слов на вводе/выводе.
  • Протоколы PCP или PPO для нециклических данных (опционально).
  • Поддержка 63 узлов в сети.

Совместимость: Unidrive SP, Commander SK, Digitax ST, Mentor MP



SM-CAN – модуль для работы по протоколу CAN собственной разработки. Может использоваться только при наличии установленного модуля приложений SM-Applications.

  • Скорость передачи данных – до 1 Мбит /с.
  • Поддержка 32 узлов с возможностью расширения до 127.
  • 14 CAN слотов для приема\передачи данных, 1 слот приема.

Совместимость: Unidrive SP, Digitax ST



SM-SERCOS - модуль для работы ведомого привода по высокоскоростной оптоволоконной сети SERCOS.

  • Скорость передачи данных - 2, 4, 8, 16 Мбит/с.
  • Поддержка 254 узлов в сети.
  • Передача циклических, нециклических данных, значений крутящего момента, скорости и положения.
  • Контуры тока, скорости и положения master-slave синхронизированы.

Совместимость: Unidrive SP, Digitax ST



SM-Lon - модуль для создания распределенных HVAC-систем без централизованного контроллера.

  • Скорость передачи данных - 78 Кбит/с.
  • Поддержка 32385 узлов в сети.
  • Нециклическая одноранговая передача данных.

Совместимость: Unidrive SP, Commander SK, Digitax ST



SM-PROFINET - модуль для работы ведомого привода в сети PROFINET.

  • Скорость передачи данных 100 Мбит/с.
  • Циклические данные - до 32 слов на вводе/выводе.
  • Время цикла программы от 1 до 512 мс

Совместимость: Unidrive SP, Commander SK, Digitax ST, Mentor MP
