Однофазные синхронные генераторы LSA 36 Leroy Somer

lsa36acc1
Leroy-Somer
Перечень запасных частей и сборочная диаграмма для однофазных синхронных генераторов серии LSA 36

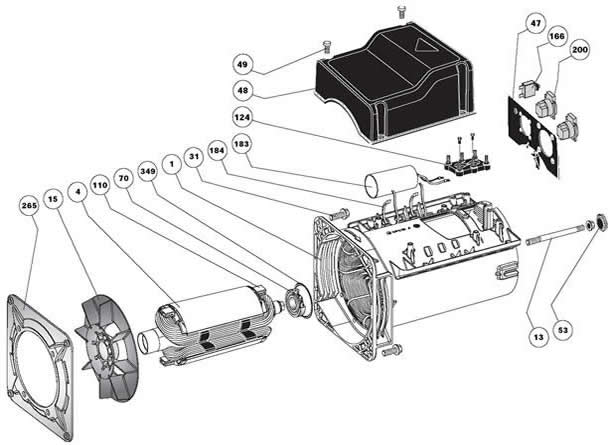

LSA 36 2-х полюсный однофазный - одноопорное исполнение под конус


Кол-во
Наименование
1
1
Сборка статора
4
1
Сборка ротора
13
1
Резьбовая шпилька
15
1
Вентилятор
31
4
Болты
47
1
Задняя стенка коробки выводов
48
1
Крышка коробки выводов
49
4
Винты крышки коробки выводов
53
1
Заглушка
70
1
Пошипник неприводного конца
110
2
Диоды
124
1
Клеммный блок
166
1
Автоматический выключатель
167
1
Диодный вольтметр (опция)
183
-
Конденсатор
184
-
Держатели
200
-
Однофазная розетка
201
-
3-х фазная розетка (в зависимости от набора)
265
1
Стыковочный фланец
286
3
12/24 V клеммы (опция)
349
1
‘O’ кольцевое уплотнение

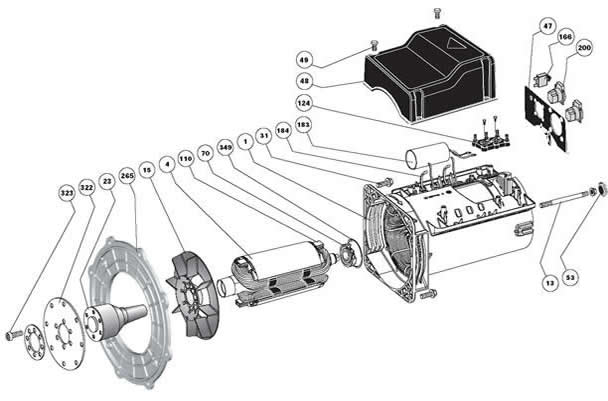

LSA 36 2-х полюсный однофазный - одноопорное исполнение с диском

LSA 36 2-х полюсный однофазный - одноопорное исполнение с диском

Кол-во
Наименование
1
1
Сборка статора
4
1
Сборка ротора
13
1
Резьбовая шпилька
15
1
Вентилятор
23
1
Дополнение вала
31
4
Болты
47
1
Задняя стенка коробки выводов
48
1
Крышка коробки выводов
49
4
Винты крышки коробки выводов
53
1
Заглушка
70
1
Пошипник неприводного конца
110
2
Диоды
124
1
Клеммный блок
166
1
Автоматический выключатель
167
1
Диодный вольтметр (опция)
183
-
Конденсатор
184
-
Держатели
200
-
Однофазная розетка
201
-
3-х фазная розетка (в зависимости от набора)
265
1
Стыковочный фланец
286
3
12/24 V клеммы (опция)
322
1
Стыковочный диск
323
6
Болты
324
1
Уплотнительная шайба
349
1
‘O’ кольцевое уплотнение

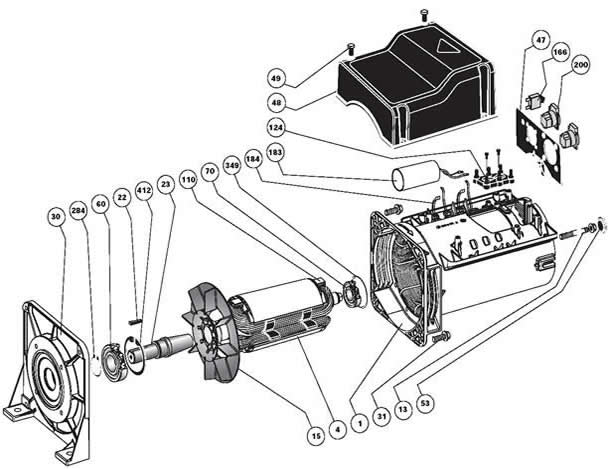

LSA 36 2-х полюсный однофазный - двухопорное

LSA 36 2-х полюсный однофазный - двухопорное

Кол-во
Наименование
1
1
Сборка статора
4
1
Сборка ротора
13
1
Резьбовая шпилька
15
1
Вентилятор
22
1
Шпонка
23
1
Дополнение вала
30
1
Подшипниковый щит приводного конца
31
4
Болты
47
1
Задняя стенка коробки выводов
48
1
Крышка коробки выводов
49
4
Винты крышки коробки выводов
53
1
Заглушка
60
1
Подшипник приводного конца
70
1
Подшипник неприводного конца
110
2
Диоды
124
1
Клеммный блок
166
1
Автоматический выключатель
167
1
Диодный вольтметр (опция)
183
-
Конденсатор
184
-
Держатели
200
-
Однофазная розетка
201
-
3-х фазная розетка (в зависимости от набора)
284
1
Фиксатор
286
3
12/24 V клеммы (опция)
349
1
‘O’ кольцевое уплотнение
412
1
Фиксатор
