Перечень запасных частей и сборочная диаграмма для синхронных генераторов серии LSA 47.2

Специально адаптированы для различных применений Синхронные генераторы LSA 47.2 разработаны для всех основных применений в генерации электроэнергии: резервное электропитание, производство электроэнергии, когенерация, морское применение, жилые зоны, телекоммуникации, и т.п.

Великолепные электрические характеристики

  • Изоляция класса H
  • Стандартная 12-проводная переключаемая обмотка с шагом 2/3, тип № 6.
  • Диапазон напряжений: 220 В - 240 В и 380 В - 415 В (440 В) - 50 Гц / 208 В - 240 В и 380 В - 480 В - 60 Гц.
  • Высокий К.П.Д. и способность запуска асинхронных электродвигателей.

Другие напряжения возможны с опциональными обмотками:

  • 50 Гц: 440 В (№ 7), 500 В (№ 9), 600 В (№ 22 или 23), 690 В (№ 10 или 52)
  • 60 Гц: 380 В и 416 В (№ 8), 600 В (№ 9).
  • Полный коэффициент гармоник < 2%.
  • R 791 подавление радиопомех по стандарту EN 55011 группа 1 класс B стандарт для Европейской зоны (маркировка CE ).

Система регулирования и возбуждения

Система возбуждения
Опции регулирования
Автоматический регулятор напряжения
SHUNT
AREP
PMG
C.T. трансфор-матор тока для парал-лельной работы
R726 для парал-лельной работы с сетью
R731 измерение напряжения по 3-м фазам
R734 измерение напря-жения по 3-м фазам для парал-лельной работы с несбалан-сированной сетью
P дистан-ционный потен-циометр регулировки напяжения
R250
стд
-
-
-
-
-
-
R448
опция
стд
стд
DESC 100
-
опция
опция
включен
включен
NA

Точность поддержания напряжения +/- 0.5%
- √ : возможна установка
- NA : невозможна.

Таблица мощностей синхронных генераторов LSA 47.2

Обозначение
Мощность кВА / кВт
400В 50Гц
380В 50Гц
основная 40°С
резервная 40°С
резервная 27°С
морской регистр 45°C
Синхронные генераторы LSA 47.2
LSA 47.2 VS2
365 / 292
405 / 324
420 / 336
-
LSA 47.2 S4
410 / 328
430 / 344
450 / 360
-
LSA 47.2 S5
455 / 364
471 / 377
500 / 400
-
LSA 47.2 M7
500 / 400
550 / 440
570 / 456
-
LSA 47.2 M8
550 / 440
575 / 460
600 / 480
-
LSA 47.2 L9
600 / 480
630 / 504
660 / 528
-

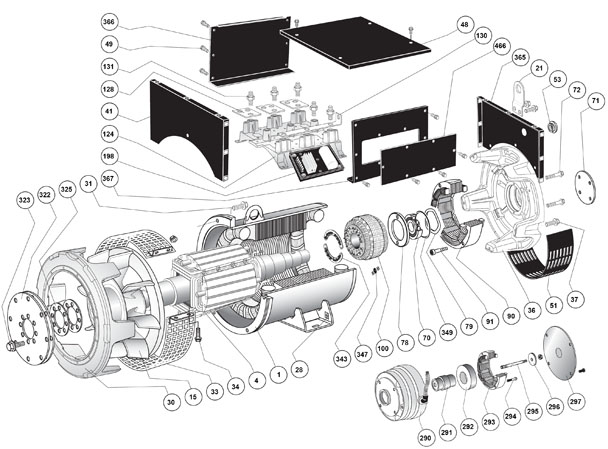

LSA 47.2 4-х полюсные - одноопорное исполнение

LSA 47.2 4-х полюсные - одноопорное исполнение

Кол-во
Наименование
1
1
Сборка статора
4
1
Сборка ротора
15
1
Вентилятор
21
1
Рым-болт
28
1
Клемма заземления
30
1
Стыковочный фланец приводного конца
31
6
Фиксирующий винт
33
1
Защитная решетка
34
2
Фиксирующий винт
36
1
Задний подшипниковый щит
37
5
Фиксирующий винт
41
1
Передняя стенка коробки выводов
48
1
Крышка коробки выводов
49
-
Винты коробки выводов
51
1
Решетка забора воздуха
53
1
Пробка
70
1
Пошипник неприводного конца
71
1
Задняя крышка подшипника
72
2
Винт задней крышки подшипника
78
1
Внутренняя крышка заднего подшипника
79
1
Подпружиненая шайба
90
1
Статор возбудителя
91
4
Фиксирующий статор возбудителя винт
100
1
Якорь возбудителя
124
1
Клеммный блок
128
3
Клеммы
130
1
Шина нейтрали
131
9
Винты крепления клемм
198
1
Автоматический регулятор напряжения
290
1
Корпус генератора PMG
291
1
Регулируемый вал
292
1
Ротрор с постоянными магнитами
293
1
Статор генератора PMG
294
2
Фиксирующий винт
295
1
Монтажная шпилька
296
1
Опорная гайка и шайба
297
1
Крышка генератора PMG
322
3
Стыковочный диск
323
8
Болты
325
-
Регулировочный диск
343
1
Блок диодного моста
347
1
Варистор +С.I. (подавитель помех)
365
1
Задняя панель коробки выводов
366
2
Боковая панель
367
2
Боковая панель с дверцей
466
1
Люк доступа к регулятору напряжения

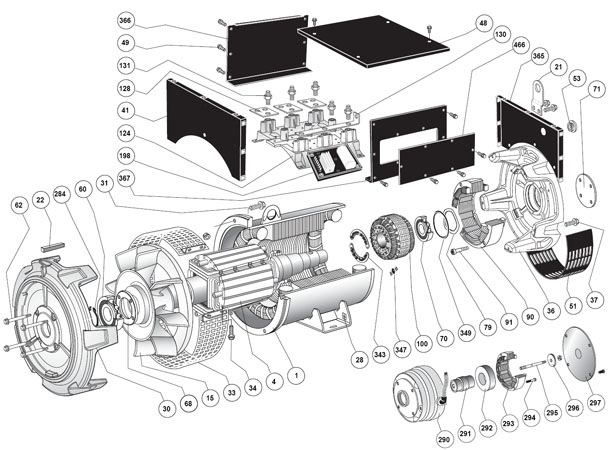

LSA 47.2 4-х полюсные - двухопорное исполнение

LSA 47.2 4-х полюсные - двухопорное исполнение

Кол-во
Наименование
1
1
Сборка статора
4
1
Сборка ротора
15
1
Вентилятор
21
1
Рым-болт
28
1
Клемма заземления
30
1
Стыковочный фланец приводного конца
31
6
Фиксирующий винт
33
1
Защитная решетка
34
2
Фиксирующий винт
36
1
Задний подшипниковый щит
37
5
Фиксирующий винт
41
1
Передняя стенка коробки выводов
48
1
Крышка коробки выводов
49
-
Винты коробки выводов
51
1
Решетка забора воздуха
53
1
Пробка
60
1
Передний подшипник
62
4
Фиксирующий винт
68
1
Внутренняя крышка подшипника
70
1
Пошипник неприводного конца
71
1
Задняя крышка подшипника
72
2
Винт задней крышки подшипника
78
1
Внутренняя крышка заднего подшипника
79
1
Подпружиненая шайба
90
1
Статор возбудителя
91
4
Фиксирующий статор возбудителя винт
100
1
Якорь возбудителя
124
1
Клеммный блок
128
3
Клеммы
130
1
Шина нейтрали
131
9
Винты крепления клемм
198
1
Автоматический регулятор напряжения
284
1
Стопорное кольцо
290
1
Корпус генератора PMG
291
1
Регулируемый вал
292
1
Ротрор с постоянными магнитами
293
1
Статор генератора PMG
294
2
Фиксирующий винт
295
1
Монтажная шпилька
296
1
Опорная гайка и шайба
297
1
Крышка генератора PMG
343
1
Блок диодного моста
347
1
Варистор +С.I. (подавитель помех)
349
1
Соединительное кольцо
365
1
Задняя панель коробки выводов
366
2
Боковая панель
367
2
Боковая панель с дверцей
466
1
Люк доступа к регулятору напряжения
