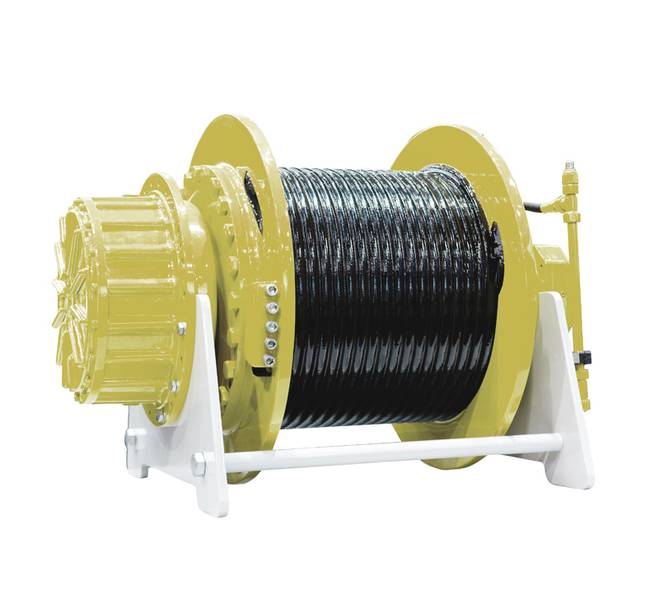

Лебедки ZOLLERN с функцией свободного сброса

Лебедки со свободным сбросом Zollern
С маслонаполненным тормозом свободного сброса.
Клапаны свободного сброса с электрическим или ручным управлением.

Области применения:

  • Буровые вышки
  • Свайные буровые машины
  • Установки для рытья колодцев
  • Грейферные траншеекопатели
  • Драглайны
  • Трубоукладчики
  • Копры

Модельный ряд лебедок с функцией свободного сброса

  • Усилие в канате при подъеме от 13 кН до 650 кН.
  • Усилие в канате при использовании контролируемой функции свободного сброса от 6,5 кН до 325 кН.

Зубчатые передачи
Зубчатые передачи оптимизированы по контактной и изгибной нагрузочной способности, а также по минимальной скорости скольжения зубьев согласно DIN 3990. Колеса с внешними зубьями цементируются и шлифуются. Колеса с внутренними зубьями упрочняются и азотируются.

Подшипники
Конструкция планетарных редукторов предусматривает установку всех подвижных элементов на цилиндрические или игольчатые роликовые подшипники.

Смазка
Все зубчатые передачи, подшипники качения надежно смазываются разбрызгиванием. Подшипники опор барабанов смазываются консистентной смазкой.

Уплотнения
Входной и выходной валы надежно защищены радиальными уплотнителями от утечки масла и от внешних загрязнений. Подшипники канатного барабана защищаются войлочными кольцевыми уплотнителями или радиальными кольцевыми уплотнителями вала.

Барабан
Барабан изготовлен из высокопрочного чугуна от  GGG-40 до GGG-60, шаг канавок соответствует нормам компании Zollern для специальных канавок. В случае отсутствия их на барабане, канат можно навивать в обоих направлениях.

Монтажное положение
Горизонтальное

Тормоз свободного сброса
Корпус тормоза свободного сброса должен всегда быть заполнен гидравлическим маслом. Необходимо обеспечить циркуляцию масла в корпусе тормоза, так как поток масла управляющий свободным сбросом одновременно служит для охлаждения тормоза. Циркулирующее масло должно свободно сливаться в бак без сопротивления.

Функция свободного сброса
При работе лебедки в режиме свободного сброса натяжение каната составляет 50%  от номинального усилия при подъеме. Если требуются другие значения величины натяжения, пожалуйста, обратитесь к представителю компании Zollern.

Контролируемый свободный сброс
Если нормально замкнутый пружинами многодисковый тормоз гидравлически разомкнут, становится возможной функция свободного сброса. Скорость ветви каната определяется подачей насоса и клапаном свободного сброса. Можно использовать клапаны свободного сброса с электрическим или ручным управлением.

Останов груза
Стопорение груза вплоть до полной остановки при свободном сбросе может плавно регулироваться клапанами обоих типов управления.
