Преобразователь частоты Powerdrive FX

Преобразователь частоты Powerdrive FX
Leroy-Somer

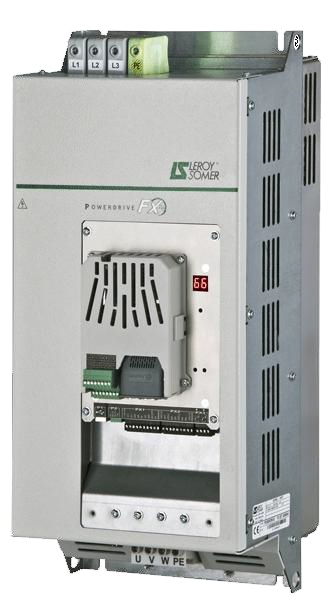

Powerdrive FX – преобразователь частоты с рекуперацией энергии в сеть для синхронных и  асинхронных электродвигателей.
Высокоэффективное решение для механизмов, работающих  в  4-х квадрантах, где используется торможение. Нет необходимости в установке тормозных резисторов.

22 – 90 кВт

Основные особенности  преобразователя частоты Powerdrive FX

               Главной особенностью частотного преобразователя Emerson Powerdrive FX является применение на входе обратимого выпрямителя на основе IGBT транзисторов, синхронизированных с питающей сетью (патент Leroy Somer), что обеспечивает свободный обмен энергией между электродвигателем и сетью при векторном четырехквадрантном управление вращающим моментом и скоростью. При этом напряжение на шине постоянного тока остается стабильным, а значит, отсутствуют перенапряжения на клеммах электродвигателя.

                Применение такого выпрямителя позволяет создать сверхкомпактную и недорогую схему рекуперации, отличную от технологии Active Front End (AFE) - с двумя инверторами, соединенными шиной постоянного тока. Преобразователь частоты Powerdrive FX - рекуперативный привод, созданный Leroy Somer с применением новейшей технологии «C-Light 4 Quadrant».

                Кроме того компактность частотного преобразователя Powerdrive FX достигнута благодаря применению пленочных конденсатов звена постоянного тока вместо электролитических конденсаторов большой ёмкости, что существенно увеличивает срок службы преобразователя. Также в звене постоянного тока за ненадобностью не устанавливается дроссель.

                Конструкция защищена патентами Leroy Somer и предназначена для возврата  энергии двигателя в режиме торможения в сеть без потерь на тормозном резисторе. При этом коэффициент нелинейных искажений значительно ниже, чем у стандартного шестипульсного частотного преобразователя с использованием линейного дросселя. Уровень КНИ (THD) преобразователя частоты Powerdrive FX ниже 32% - это значительно ниже уровня 45% по стандарту IEC 61000-3-12. В свою очередь, улучшение гармонического состава тока ведет к увеличению коэффициента мощности - у преобразователя Leroy Somer Powerdrive FX он близок к значению 0,95 во всем диапазоне нагрузки.

Преимущества частотного преобразователя Powerdrive FX

  • Векторное 4-х квадрантное управление асинхронными и синхронными электродвигателями в открытом или закрытом контуре.
  • Управление без датчика обратной связи синхронными электродвигателями с постоянными
    магнитами.
  • Сверхкомпактный рекуперативный привод.
  • Степень защиты IP54 при установке в проём панели шкафа.
  • Встроенный сетевой дроссель и ЭМИ фильтр категории C2.
  • Низкая нагрузка на обмотку двигателя (UDC=const.)

Средства диагностики и параметрирования Powerdrive FX

  • MDX-Powerscreen  – интерфейс HMI – сенсорный экран 4,3" для доступа к меню настройки.
  • MDX-KEYPAD  – 3-х строчная LCD панель.
  • MDX-SOFT – программа параметрирования для ПК, в свободном доступе для скачивания.

Дополнительные модули для преобразователя Powerdrive FX

Модули обратной связи по скорости:

  • MDX-ENCODER:
    • Инкрементальный
    • Инкрементальный с коммутационными сигналами UVW
    • Датчики обратной связи на основе эффекта Холла
  • MDX-RESOLVER

Модуль расширения Входов/Выходов:

  • MDX-I/O TIMER: Дискретные и аналоговые Входы/Выходы:
    • 2 Аналоговых входа( 1 – дифференциальный,13 бит)
    • 1 Вход термистора PT100 или KTY84-130
    • 1 аналоговый или дискретный вход + 1 аналоговый выход
    • 2 дискретных выхода + 4 дискретный входа
    • 2 настраиваемых реле
  • Часы реального времени (Год, месяц, день, часы, минуты, секунды)
  • Ethernet – RJ45 порт (вид web страницы).

Дополнительные модули связи по полевой шине:

  • MDX-ETHERNET MODBUS TCP
  • MDX-ETHERNET IP:
    • 2 Ethernet порта (внутреннее разделение)
    • Встроенные web страницы
    • Отправка ошибок по E-mail (SMTP).
  • MDX-MODBUS RTU
  • MDX-PROFIBUS
  • MDX-PROFINET
  • MDX-CAN OPEN

Комбинирование модулей

CM модули связи по полевой шине могут подключаться в модуль обратной связи по скорости.

  • CM-MODBUS, CM-CANOPEN, CM-PROFIBUS, CM-ETHERNET, CM-ETHERNET-IP,
    CM PROFINET

Величины указаны для напряжения 400 В

Размеры указаны без дополнительного оборудования

Powerdrive FXМощность, кВтВыходной ток длительный, АВыходной ток кратковременный 60s, АРазмерыВес
НоминалРежим работыРежим работыРежим работыВысотаШиринаГлубина
тяжелыйнорм.тяжелыйнорм.тяжелыйнорм.ммммммкг
33T22304559686458725624020
40T303759738979
50T3745738610595
60T45559211013511978825030137
75T5575110145165157
100T7590145175200189
