Асинхронные трехфазные электродвигатели Leroy-Somer серии FLSES (FLS)

Высота оси – от 80 до 450 мм.
Мощность от 0,18 до 750 кВт.
Скорость 3000, 1500, 1000 и 750 об./мин.
IP55, 230/400В

Асинхронные трехфазные электродвигатели Leroy Somer серии FLSES (FLS) в чугунном корпусе с повышенной антикоррозионной защитой предназначены для тяжелых промышленных применений.

Электродвигатели серии FLSES соответствуют классу энергоэффективности IE2 (High Efficiency) и выпускаются в односкоростном исполнении.

Электродвигатели серии FLS соответствуют классу энергоэффективности IE1 и выпускаются в односкоростном или двухскоростном исполнениях. Переключение обмоток разных скоростей возможно независимое либо по схеме Даландера (DAL) или (PAM). Электродвигатели имеют класс использования изоляции F.

Возможна поставка электродвигателей в исполении для коррзионных и агрессивных окружающих сред, а также с принудительной вентиляцией, энкодером и датчиками температуры обмоток.

Асинхронные трехфазные электродвигатели Leroy-Somer серии FLS

Модель	Номинальные параметры 400В 50Гц							Масса IM B3, кг
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока
2 полюса, 3000 об/мин
FLS 80 L	0,75	2840	2,5	1,6	0,86	76	5,9	15
FLS 80 L	1,1	2837	3,7	2,4	0,84	79,5	5,6	18
FLS 90 S	1,5	2870	5	3,3	0,81	82	7,3	21
FLS 90 L	2,2	2862	7,5	4,3	0,88	84,5	8,1	26
FLS 100 LK	3	2925	70	5,5	0,91	86	8,4	42
FLS 112 M	4	2940	13,6	7,5	0,89	86,5	8,7	48
FLS 132 S	5,5	2940	18,7	10,6	0,86	87	7,6	67
FLS 132 S	7,5	2950	25	14,1	0,87	88	8,9	70
FLS 160 MA	11	2935	35,8	20	0,88	88,4	8,6	97
FLS 160 MB	15	2935	48,8	27	0,88	89,7	8,6	108
FLS 160 L	18,5	2940	60	33	0,9	90,8	8,4	126
FLS 180 MR	22	2940	71	39	0,89	91	8,5	135
FLS 200 LA	30	2950	97	52	0,91	92,4	7,7	245
FLS 200 LB	37	2959	120	63	0,9	93,5	8,3	265
FLS 225 MT	45	2958	145	78	0,89	93,8	8,3	290
FLS 250 M	55	2966	177	94	0,89	94,6	7,9	405
FLS 280 S	75	2965	241	127	0,9	94,6	8	505
FLS 280 M	90	2962	290	149	0,91	95,5	7,7	560
FLS 315 ST	110	2975	356	178	0,93	95,8	8,2	850
Модель	Номинальные параметры 400В 50Гц							Масса IM B3, кг
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока
4 полюса, 1500 об/мин
FLS 80 L	0,55	1410	3,7	1,6	0,74	69,2	4,4	15
FLS 80 L	0,75	1425	5	2	0,75	72,5	5,7	17
FLS 90 S	1,1	1429	7,5	2,5	0,83	78	4,9	19
FLS 90 L	1,5	1428	10	3,3	0,82	79,5	5,3	21
FLS 90 L	1,8	1438	12,3	4	0,82	80,1	5,9	23
FLS 100 LK	2,2	1457	15	4,6	0,83	83,8	6,3	41
FLS 100 LK	3	1454	20	6,2	0,82	84,7	6,5	44
FLS 112 M	4	1462	27,5	8,4	0,81	85,1	7,4	48
FLS 132 S	5,5	1467	37	10,9	0,84	87	8	65
FLS 132 M	7,5	1450	50	14,3	0,87	87	7,3	70
FLS 132 M	9	1449	61	16,8	0,88	87,7	7,6	75
FLS 160 M	11	1455	72,2	20,9	0,86	88,5	7,8	103
FLS 160 L	15	1455	98,5	27,9	0,86	89,5	7,8	120
FLS 180 MR	18,5	1465	120	35	0,86	90	7,8	135
FLS 180 L	22	1465	143	40,8	0,86	91,4	7,4	184
FLS 200 L	30	1471	195	55,7	0,85	91,9	6,5	260
FLS 225 ST	37	1476	240	69,6	0,82	93,6	7	290
FLS 225 M	45	1483	290	78,6	0,87	94,5	7	388
FLS 250 M	55	1479	355	101	0,84	94,5	6,5	395
FLS 280 S	75	1483	484	137	0,84	94,9	7,7	475
FLS 280 M	90	1478	581	162	0,85	95	7,6	565
FLS 315 ST	110	1482	710	2,3	0,83	94,8	7,3	850
FLS 315 M	132	1489	850	249	0,81	95	8	1000
Модель	Номинальные параметры 400В 50Гц							Масса IM B3, кг
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока
6 полюсов, 1000 об/мин
FLS 80 L	0,25	950	2,5	0,8	0,74	60,3	3,6	14
FLS 80 L	0,37	940	3,7	1,2	0,74	61	3,8	15
FLS 80 L	0,55	955	5,5	1,8	0,67	65	4,4	16
FLS 90 S	0,75	940	7,5	2,1	0,8	65,2	3,5	21
FLS 90 L	1,1	940	11	2,7	0,81	73,5	4,8	23
FLS 100 LK	1,5	955	15	3,5	0,78	78,3	6,3	41
FLS 112 M	2,2	960	22	5,2	0,77	80	5,5	45
FLS 132 S	3	953	30	6,9	0,76	81,9	5,3	71
FLS 132 M	4	970	40	9	0,78	82,1	6,7	76
FLS 132 MR	5,5	970	54	12,2	0,79	82,1	7,1	88
FLS 160 M	7,5	968	74	16	0,8	86	5	100
FLS 160 L	11	966	109	23	0,81	87	5	128
FLS 180 L	15	974	147	30	0,82	89,5	7,1	170
FLS 200 LA	18,5	975	181	36	0,83	90,7	7	240
FLS 200 LB	22	973	216	43	0,81	91,5	7	260
FLS 225 M	30	978	293	59	0,8	92	6	392
FLS 250 M	37	977	362	73	0,8	92,5	6,2	394
FLS 280 S	45	971	440	84	0,84	93	6	455
FLS 280 M	55	977	538	109	0,79	93	6,9	532
FLS 315 ST	75	987	731	133	0,86	94,8	6,5	850
FLS 315 M	90	987	875	161	0,85	95,6	6,7	1000
Модель	Номинальные параметры 400В 50Гц							Масса IM B3, кг
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока
8 полюсов, 750 об/мин
FLS 80 L	0,18	710	2,5	0,8	0,64	52,3	3	14
FLS 80 L	0,25	720	3,4	1,1	0,6	54,5	3,2	16
FLS 90 S	0,37	685	5	1,2	0,71	64	3,5	21
FLS 90 L	0,55	695	7,5	1,7	0,72	63	3,3	23
FLS 100 LK	0,75	720	10	2,3	0,68	70,9	4,1	41
FLS 100 LK	1,1	720	15	3,8	0,62	68	4,1	43
FLS 112 M	1,5	725	20	4,8	0,63	72,5	4	45
FLS 132 S	2,2	715	30	7,2	0,6	74	3,2	71
FLS 132 M	3	705	40	9,1	0,63	76	3,1	81
FLS 160 MA	4	710	54	11,3	0,63	81,5	3,8	105
FLS 160 MB	5,5	710	74	15	0,65	82	3,8	111
FLS 160 L	7,5	715	100	20	0,65	83	3,8	128
FLS 180 L	11	724	147	27	0,7	85,1	3,9	175
FLS 200 L	15	729	196	34	0,72	88,1	5	265
FLS 225 ST	18,5	727	242	41	0,73	89	5	285
FLS 225 M	22	732	288	48	0,72	92,1	5,9	388
FLS 250 M	30	729	393	61	0,78	91,2	6,2	393
FLS 280 S	37	723	487	75	0,78	92	4,5	472
FLS 280 M	45	730	592	102	0,7	91,7	6	563
FLS 315 ST	55	738	715	102	0,83	94,2	7,4	850
FLS 315 M	75	743	972	147	0,78	94,8	7,4	1000

Каталог асинхронных электродвигателей Leroy Somer серии FLS

Каталог асинхронных электродвигателей Leroy Somer серии FLSES (IE2)

Установка и техническое обслуживание электродвигателей серии FLS (FLSES)

Габаритные и установочные размеры

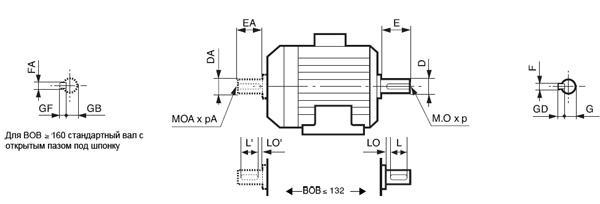

Размеры вала

fls_shaft

Размеры приводного конца вала (DE)
	4, 6 и 8 полюсов									2 полюса
Тип	F	GD	D	G	E	O	p	L	LO	F	GD	D	G	E	O	p	L	LO
FLS 80 L	6	6	19j6	15,5	40	6	16	30	6	6	6	19j6	15,5	40	6	16	30	6
FLS 90 S/L	8	7	24j6	20	50	8	19	40	6	8	7	24j6	20	50	8	19	40	6
FLS 100 LK	8	7	28j6	24	60	10	22	50	6	8	7	28j6	24	60	10	22	50	6
FLS 112 M/MR	8	7	28j6	24	60	10	22	50	6	8	7	28j6	24	60	10	22	50	6
FLS 132 S/M/MR	10	8	38k6	33	80	12	28	63	10	10	8	38k6	33	80	12	28	63	10
FLS 160 M/L	12	8	42k6	37	110	16	36	-	-	12	8	42k6	37	110	16	36	-	-
FLS 180 MR/L	14	9	48k6	42,5	110	16	36	-	-	14	9	48k6	42,5	110	16	36	-	-
FLS 200 L	16	10	55m6	49	110	20	42	-	-	16	10	55m6	49	110	20	42	-	-
FLS 225 ST/MT/M	18	11	60m6	53	140	20	42	-	-	16	10	55m6	49	110	20	42	-	-
FLS 250 M	18	11	65m6	58	140	20	42	-	-	18	11	60m6	53	140	20	42	-	-
FLS 280 S/M	20	12	75m6	67,5	140	20	42	-	-	18	11	65m6	58	140	20	42	-	-
FLS 315 ST	22	14	80m6	71	170	20	42	-	-	18	11	65m6	58	140	20	42	-	-
FLS 315 M	22	14	80m6	71	170	20	42	-	-	18	11	65m6	58	140	20	42	-	-
FLS 315 L	25	14	90m6	81	170	24	50	-	-	20	12	70m6	62,5	140	20	42	-	-
FLS 355 L/LK	28	16	100m6	90	210	24	50	-	-	22	14	80m6	71	170	20	42	-	-
FLS 400 L/LK/LV	28	16	110m6	100	210	24	50	-	-	-	-	-	-	-	-	-	-	-
FLS 450 L/LV	32	18	120m6	109	210	24	50	-	-	-	-	-	-	-	-	-	-	-

Размеры неприводного конца вала (NDE)
	4, 6 и 8 полюсов									2 полюса
Тип	FA	GF	DA	GB	EA	OA	pA	L'	LO'	FA	GF	DA	GB	EA	OA	pA	L'	LO'
FLS 80 L	5	5	14j6	11	30	5	15	25	3,5	5	5	14j6	11	30	5	15	25	3,5
FLS 90 S/L	6	6	19j6	15,5	40	6	16	30	6	6	6	19j6	15,5	40	6	16	30	6
FLS 100 LK	8	7	24j6	20	50	8	19	40	6	8	7	24j6	20	50	8	19	40	6
FLS 112 M/MR	8	7	24j6	20	50	8	19	40	6	8	7	24j6	20	50	8	19	40	6
FLS 132 S/M/MR	8	7	28j6	24	60	10	22	50	6	8	7	28j6	24	60	10	22	50	6
FLS 160 M/L	12	8	42k6	37	110	16	36	-	-	12	8	42k6	37	110	16	36	-	-
FLS 180 MR/L	14	9	48k6	42,5	110	16	36	-	-	14	9	48k6	42,5	110	16	36	-	-
FLS 200 L	16	10	55m6	49	110	20	42	-	-	16	10	55m6	49	110	20	42	-	-
FLS 225 ST/MT/M	18	11	60m6	53	140	20	42	-	-	16	10	55m6	49	110	20	42	-	-
FLS 250 M	18	11	60m6	53	140	20	42	-	-	18	11	60m6	53	140	20	42	-	-
FLS 280 S/M	20	12	60m6	53	140	20	42	-	-	18	11	60m6	53	140	20	42	-	-
FLS 315 ST	22	14	80m6	71	170	20	42	-	-	18	11	65m6	58	140	20	42	-	-
FLS 315 M	22	14	80m6	71	170	20	42	-	-	18	11	65m6	58	140	20	42	-	-
FLS 315 L	25	14	90m6	81	170	24	50	-	-	20	12	70m6	62,5	140	20	42	-	-
FLS 355 L/LK	28	16	100m6	90	210	24	50	-	-	22	14	80m6	71	170	20	42	-	-
FLS 400 L/LK/LV	28	16	110m6	110	210	24	50	-	-	-	-	-	-	-	-	-	-	-
FLS 450 L/LV	32	18	120m6	109	210	24	50	-	-	-	-	-	-	-	-	-	-	-

Монтажное исполение на лапах - IM B3 (IM1001)

fls_b3

Монтажное исполение на лапах - IM B3 (IM1001)
Typе	A	AB	B	BB	C	x	AA	K	НA	Н	AC	НD	LB	LB1¹	LJ	J	I	II	CA
FLS 80 L	125	157	100	130	50	20	32	9	10	80	160	222	214	178	33	114	57	57	68
FLS 90 S	140	172	100	160	56	22	34	9	11	90	185	247	243	204	28	114	57	57	93
FLS 90 L	140	172	125	160	56	22	34	9	11	90	185	247	243	204	28	114	57	57	68
FLS 100 LK	160	200	140	174	63	22	42	12	12	100	226	276	323	276	55	114	57	57	125
FLS 112 M	190	230	140	174	70	22	45	12	12	112	226	288	323	276	55	114	57	57	119
FLS 132 S	216	255	140	223	89	31	58	12	15	132	264	323	387	328	46	114	57	57	164
FLS 132 M	216	255	178	223	89	31	58	12	15	132	264	323	387	328	46	114	57	57	126
FLS 132 MU	216	255	178	223	89	31	58	12	15	132	264	323	410	352	46	114	57	57	149
FLS 160 M	254	294	210	294	108	20	65	14	20	160	310	385	495	435	50	160	80	80	182
FLS 160 L	254	294	254	294	108	20	65	14	20	160	310	385	495	435	50	160	80	80	138
FLS 180 MR	279	324	241	295	121	25	80	14	25	180	310	405	515	450	50	160	80	80	158
FLS 180 L	279	330	279	335	121	28	70	14	28	180	350	468	555	480	55	220	128	128	160
FLS 200 L	318	374	305	361	133	28	80	18	44	200	394	515	681	595	65	220	128	128	248
FLS 225 ST	356	420	286	367	149	28	100	18	35	225	394	540	681	595	65	220	128	128	251
FLS 225 MT	356	420	311	367	149	28	100	18	35	225	394	540	681	595	65	220	128	128	226
FLS 225 M	356	426	311	375	149	32	80	18	27	225	540	656	780	630	70	352	173	210	326
FLS 250 M	406	476	349	413	168	32	80	22	27	250	540	681	780	630	70	352	173	210	269
FLS 280 S	457	527	368	432	190	32	80	22	27	280	540	711	860	710	70	352	173	210	302
FLS 280 M	457	527	419	483	190	32	80	22	27	280	540	711	960	810	70	352	173	210	357
FLS 315 ST	508	598	406	547	216	45	90	27	45	315	556	761	1068	910	68	352	173	210	452
FLS 315 M	508	600	457	598	216	45	100	27	45	315	624	835	1203	1030	70	452	217	269	536
FLS 315 L	508	600	508	598	216	45	100	27	45	315	632	835	1203	1030	70	452	217	269	485
FLS 355 LA/LB	610	710	630	710	254	40	110	27	35	355	700	910	1305	1118	61	452	217	269	427
FLS 355 LC/LD	610	710	630	710	254	40	110	27	35	355	700	910	1430	1242	61	452	217	269	552
FLS 355 LK	610	750	630	815	254	40	128	27	45	355	787	1117	1687	1430	52	700	224	396	813
FLS 400 L/LV	686	800	710	815	280	65	128	35	45	400	787	1162	1687	1430	52	700	224	396	707
FLS 400LKA/LKB	686	824	800	950	280	59	140	35	45	400	877	1210	1835	1550	68	700	224	396	765
FLS 450 L/LV	750	890	800	950	315	94	140	35	45	450	877	1260	1835	1550	68	700	224	396	730

¹ - LB1 для двигателей без самовентиляции

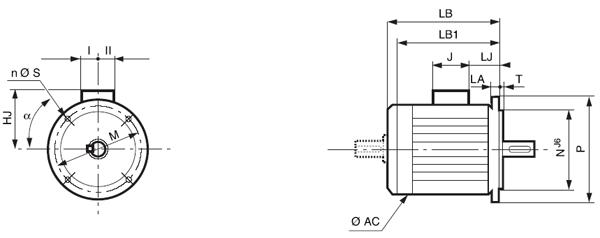

Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)

fls_b35

Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)
Typе	A	AB	B	BB	C	x	AA	K	НA	Н	AC	НD	LB	LB1¹	LJ	J	I	II	Sym.
FLS 80 L	125	157	100	130	50	20	32	9	10	80	160	222	214	178	33	114	57	57	FF 165
FLS 90 S	140	172	100	160	76	22	34	9	11	90	185	247	263	224	48	114	57	57	FF 165
FLS 90 L	140	172	125	160	76	22	34	9	11	90	185	247	263	224	48	114	57	57	FF 165
FLS 100 LK	160	200	140	174	63	22	42	12	12	100	226	276	323	276	55	114	57	57	FF 215
FLS 112 M	190	230	140	174	70	22	45	12	12	112	226	288	323	276	55	114	57	57	FF 215
FLS 132 S	216	255	140	223	89	31	58	12	15	132	264	323	387	328	46	114	57	57	FF 265
FLS 132 M	216	255	178	223	89	31	58	12	15	132	264	323	387	328	46	114	57	57	FF 265
FLS 132 MU	216	255	178	223	89	31	58	12	15	132	264	323	410	352	46	114	57	57	FF 265
FLS 160 M	254	294	210	294	108	20	65	14	20	160	310	385	495	435	50	160	80	80	FF 300
FLS 160 L	254	294	254	294	108	20	65	14	20	160	310	385	495	435	50	160	80	80	FF 300
FLS 180 MR	279	324	241	295	121	25	80	14	25	180	310	405	515	450	50	160	80	80	FF 300
FLS 180 L	279	330	279	335	121	28	70	14	28	180	350	468	555	480	55	220	128	128	FF 300
FLS 200 L	318	374	305	361	133	28	80	18	44	200	394	515	681	595	65	220	128	128	FF 350
FLS 225 ST	356	420	286	367	149	28	100	18	35	225	394	540	681	595	65	220	128	128	FF 400
FLS 225 MT	356	420	311	367	149	28	100	18	35	225	394	540	681	595	65	220	128	128	FF 400
FLS 225 M	356	426	311	375	149	32	80	18	27	225	540	656	780	630	70	352	173	210	FF 400
FLS 250 M	406	476	349	413	168	32	80	22	27	250	540	681	780	630	70	352	173	210	FF 500
FLS 280 S	457	527	368	432	190	32	80	22	27	280	540	711	860	710	70	352	173	210	FF 500
FLS 280 M	457	527	419	483	190	32	80	22	27	280	540	711	960	810	70	352	173	210	FF 500
FLS 315 ST	508	598	406	547	216	45	90	27	45	315	556	761	1068	910	68	352	173	210	FF 600
FLS 315 M	508	600	457	598	216	45	100	27	45	315	624	835	1203	1030	70	452	217	269	FF 600
FLS 315 L	508	600	508	598	216	45	100	27	45	315	632	835	1203	1030	70	452	217	269	FF 600
FLS 355 LA/LB	610	710	630	710	254	40	110	27	35	355	700	910	1305	1118	61	452	217	269	FF 740
FLS 355 LC/LD	610	710	630	710	254	40	110	27	35	355	700	910	1430	1242	61	452	217	269	FF 740
FLS 355 LK	610	750	630	815	254	40	128	27	45	355	787	1117	1687	1430	52	700	224	396	FF 740
FLS 400 L/LV	686	800	710	815	280	65	128	35	45	400	787	1162	1687	1430	52	700	224	396	FF 940
FLS 400LKA/LKB	686	824	800	950	280	59	140	35	45	400	877	1210	1835	1550	68	700	224	396	FF 940
FLS 450 LA	750	890	800	950	315	94	140	35	45	450	877	1260	1835	1550	68	700	224	396	FF1080

¹ - LB1 для двигателей без самовентиляции

Монтажное исполение фланец FF - IM B5 (IM3001)

fls_b5

Монтажное исполение фланец FF - IM B5 (IM3001)
Размеры фланцев								Размеры электродвигателей
Symb.	M	N	P	T	п	S	LA	Typе	AC	LB	LB1¹	НJ	LJ	J	I	II
FF 165	165	130	200	3,5	4	12	10	FLS 80 L	160	214	178	142	33	114	57	57
FF 165	165	130	200	3,5	4	12	10	FLS 90 S	185	263	224	153	48	114	57	57
FF 165	165	130	200	3,5	4	12	10	FLS 90 L	185	263	224	153	48	114	57	57
FF 215	215	180	250	4	4	15	12	FLS 100 LK	226	323	276	176	55	114	57	57
FF 215	215	180	250	4	4	15	12	FLS 112 M	226	323	276	176	55	114	57	57
FF 265	265	230	300	4	4	15	14	FLS 132 S	264	387	328	195	46	114	57	57
FF 265	265	230	300	4	4	15	14	FLS 132 M	264	387	328	195	46	114	57	57
FF 265	265	230	300	4	4	15	14	FLS 132 MU	264	410	352	195	46	114	57	57
FF 300	300	250	350	5	4	19	15	FLS 160 M	310	495	435	225	50	160	80	80
FF 300	300	250	350	5	4	19	15	FLS 160 L	310	495	435	225	50	160	80	80
FF 300	300	250	350	5	4	19	15	FLS 180 MR	310	515	450	225	50	160	80	80
FF 300	300	250	350	5	4	19	15	FLS 180 L	350	555	480	280	55	220	128	128
FF 350	350	300	400	5	4	18	15	FLS 200 L	394	681	595	315	65	220	128	128
FF 400	400	350	450	5	8	18	16	FLS 225 ST	394	681	595	315	65	220	128	128
FF 400	400	350	450	5	8	18	16	FLS 225 MT	394	681	595	315	65	220	128	128
FF 400	400	350	450	5	8	18	16	FLS 225 M	540	780	630	431	70	352	173	210
FF 500	500	450	550	5	8	18	18	FLS 250 M	540	780	630	431	70	352	173	210
FF 500	500	450	550	5	8	18	18	FLS 280 S	540	860	710	431	70	352	173	210
FF 500	500	450	550	5	8	18	18	FLS 280 M	540	960	810	431	70	352	173	210
FF 600	600	550	660	6	8	22	25	FLS 315 ST	556	1068	910	446	68	352	173	210
FF 600	600	550	660	6	8	22	25	FLS 315 M	624	1203	1030	520	70	452	217	269
FF 600	600	550	660	6	8	22	25	FLS 315 L	632	1203	1030	520	70	452	217	269
FF 740	740	680	800	6	8	22	25	FLS 355 LA/LB	700	1305	1118	555	61	452	217	269
FF 740	740	680	800	6	8	22	25	FLS 355 LC/LD	700	1305	1242	555	61	452	217	269
FF 740	740	680	800	6	8	22	25	FLS 355 LK	787	1687	1430	762	52	700	224	396
FF 940	940	880	1000	6	8	28	28	FLS 400 L/LV	787	1687	1430	762	52	700	224	396
FF 940	940	880	1000	6	8	28	28	FLS 400 LKA/LKB	877	1835	1550	810	68	700	224	396
FF 1080	1080	1000	1150	6	8	28	30	FLS 450 L/LV	877	1835	1550	810	68	700	224	396

¹ - LB1 для двигателей без самовентиляции
Электродвигатели с монтажным исполнением IM B5 только до габарита 225 мм

Монтажное исполение комбинированное с фланецем FT - IM B34 (IM2601)

fls_b34

Монтажное исполение комбинированное с фланецем FT - IM B34 (IM2601)
Typе	A	AB	B	BB	C	x	AA	K	НA	Н	AC	НD	LB	LJ	J	I	II	CA	Symb.
FLS 80 L	125	157	100	130	50	20	32	9	10	80	160	222	214	33	114	57	57	68	FT 100
FLS 90 S	140	172	100	160	56	22	34	10	11	90	185	247	243	28	114	57	57	93	FT 115
FLS 90 L	140	172	125	160	56	22	34	10	11	90	185	247	243	28	114	57	57	68	FT 115
FLS 100 LK	160	200	140	174	63	22	42	12	12	100	226	276	323	55	114	57	57	125	FT 130
FLS 112 M	190	230	140	174	70	22	45	12	12	112	226	288	323	55	114	57	57	119	FT 130
FLS 112 MR	190	230	140	174	70	22	45	12	12	112	226	288	345	28	114	57	57	142	FT 130
FLS 132 M	216	255	178	223	89	31	58	12	15	132	264	323	387	46	114	57	57	126	FT 215
FLS 132 MR	216	255	178	223	89	31	58	12	15	132	264	323	387	46	114	57	57	126	FT 215

Монтажное исполение фланец FT - IM B14 (IM3601)

ls3ph_b14

Монтажное исполение фланец FT - IM B14 (IM3601)
Размеры фланцев							Размеры электродвигателей
Sym.	M	N	P	T	n	MS	Typе	AC	LB	НJ	LJ	J	I	II
FT 100	100	80	120	3	4	M6	FLS 80 L	160	214	142	33	114	57	57
FT 115	115	95	140	3	4	M8	FLS 90 L	185	243	157	28	114	57	57
FT 115	115	95	140	3	4	M8	FLS 90 S	185	243	157	28	114	57	57
FT 130	130	110	160	3,5	4	M8	FLS 100 LK	226	323	176	55	114	57	57
FT 130	130	110	160	3,5	4	M8	FLS 112 M	226	323	176	55	114	57	57
FT 130	130	110	160	3,5	4	M8	FLS 112 MR	226	345	176	28	114	57	57
FT 215	215	180	250	4	4	M12	FLS 132 M	264	387	191	46	114	57	57
FT 215	215	180	250	4	4	M12	FLS 132 MR	264	387	191	46	114	57	57
FT 215	215	180	250	4	4	M12	FLS 132 S	264	387	191	46	114	57	57
