Однофазные асинхронные электродвигатели Leroy-Somer серии LS

Мощность от 0.06 до 1.8 кВт. (до 5.5 кВт. по запросу)
Высота оси – от 56 до 90 мм.
Скорость 3000, 1500, 1000 об./мин.
IP55, 230 В.

Однофазные асинхронные электродвигатели в алюминиевом корпусе серии LS производства Leroy-Somer поставляются в сборе с фазосдвигающим конденсатором "P" (стандартный пусковой момент Ms/Mnom <0,5) либо с пусковым реле "PR" (тяжелые условия запуска Ms/Mnom = 1).

Однофазные асинхронные электродвигатели Leroy Somer серии LS

Электродвигатели LS P с фазосдвигающим конденсатором
Модель	Номинальные параметры при 230 В 50 Гц						Вес IM B3
	Мощность	Частота вращения	Ток	Cos ф	К.П.Д.	Кратность пускового тока	Вес IM B3
	кВт	об/мин	A	100%	100%	Is/Inom	кг
2 полюса, 3000 об/мин
LS 56 P	0,09	2790	0,9	0,85	50	3,4	3,5
LS 63 P	0,12	2820	1	0,90	57	4	4
LS 63 P	0,18	2820	1,4	0,90	62	4,5	4,5
LS 71 P	0,25	2780	1,95	0,90	61	3,5	5,5
LS 71 P	0,37	2850	2,7	0,85	70	4,7	7
LS 71 P	0,55	2770	3,5	0,95	72	4,5	7,5
LS 80 P	0,75	2780	4,85	0,95	70	4,2	9
LS 80 P	1,1	2760	6,6	0,98	73	4,1	11
LS 90 P	1,1	2700	7,5	0,90	73	4,3	14
LS 90 P	1,5	2780	9,1	0,95	76	4,8	16,5
4 полюса, 1500 об/мин
LS 56 P	0,06	1420	0,72	0,90	39	2,7	3,5
LS 63 P	0,09	1380	0,75	0,95	55	2,4	4
LS 63 P	0,12	1410	1	0,95	50	2,8	4,5
LS 71 P	0,18	1430	1,8	0,75	57	3,9	6
LS 71 P	0,25	1430	2,1	0,80	63	4,3	6,5
LS 71 P	0,37	1410	2,8	0,85	66	4	7,5
LS 80 P	0,55	1370	4,2	0,85	67	3,6	8,5
LS 80 P	0,75	1370	5,4	0,85	69	3,9	10,5
LS 90 P	1,1	1420	7	0,95	71	5	16
6 полюсов, 1000 об/мин
LS 71 P	0,12	930	1,15	0,95	48	3,1	7
LS 80 P	0,37	920	3	0,98	53	2,8	10
Электродвигатели LS PR с пусковым реле
Модель	Номинальные параметры при 230 В 50 Гц						Вес IM B3
	Мощность	Частота вращения	Ток	Cos ф	К.П.Д.	Кратность пускового тока	Вес IM B3
	кВт	об/мин	A	100%	100%	Is/Inom	кг
2 полюса, 3000 об/мин
LS 63 PR	0,18	2900	1,4	0,85	66	6,5	5
LS 71 PR	0,25	2900	2	0,85	65	5,5	6
LS 71 PR	0,37	2920	2,8	0,85	68	6,6	7,5
LS 71 PR	0,55	2900	3,7	0,85	74	6,6	8
LS 80 PR	0,75	2880	4,9	0,90	74	6	9,5
LS 80 PR	1,1	2860	6,6	0,90	77	5,8	11
LS 90 PR	1,5	2860	8,6	0,98	76	6	14,5
LS 90 PR	1,8	2870	10,5	0,98	76	6,1	17
4 полюса, 1500 об/мин
LS 63 PR	0,12	1430	1,05	0,90	57	4,2	5
LS 71 PR	0,18	1460	1,7	0,75	59	5	6
LS 71 PR	0,25	1460	2,2	0,75	66	5	6
LS 71 PR	0,37	1440	2,8	0,85	68	4,7	8
LS 80 PR	0,55	1420	4,2	0,9	65	4,3	10
LS 80 PR	0,75	1430	5,2	0,85	73	5,1	10,5
LS 90 PR	1,1	1420	6,9	0,95	71	4,9	14
LS 90 PR	1,5	1430	8,6	0,98	76	5,5	17

Каталог однофазных асинхронных электродвигателей Leroy Somer серии LS

Полный каталог однофазных асинхронных электродвигателей Leroy Somer серии LS

Габаритные и установочные размеры

Размеры вала

Размеры вала.jpg

Приводной конец вала
Тип	F	GD	D	G	E	O	p
LS 56 P	3	3	9 j6	7,2	20	4	10
LS 63 P ¹	4	4	11 j6	8,5	23	4	10
LS 63 PR ¹	4	4	11 j6	8,5	23	4	10
LS 71 P	5	5	14 j6	11	30	5	12,5
LS 71 PR	5	5	14 j6	11	30	5	12,5
LS 80 P	6	6	19 j6	15,5	40	6	15
LS 80 PR	6	6	19 j6	15,5	40	6	15
LS 90 P	8	7	24 j6	20	50	8	20
LS 90 PR	8	7	24 j6	20	50	8	20

¹ Электродвигатели LS 63 могут быть поставлены с концом вала Ø14 x 30 (не по нормам).

Монтажное исполение на лапах - IM B3 (IM1001)


Монтажное исполение на лапах - IM B3 (IM1001)
Тип	A	AB	B	BB	C	AA	S	HD	Z max.	H	LJ	HA	x	LB	AC	J	I
LS 56 P	90	104	71	87	36	24	6	148	90	56	8	7	8	156	110	86	88
LS 63 P	100	115	80	97	40	24,5	7	160	90	63	18	8	8,5	172	126	86	88
LS 63 PR	100	115	80	97	40	24,5	7	182	100	63	21,5	8	8,5	172	126	138	105
LS 71 P ²	112	126	90	106	45	23	7	178	90	71	18	9	8	185	140	86	88
LS 71 PR ²	112	126	90	106	45	23	7	200	100	71	21,5	9	8	185	140	138	105
LS 80 P	125	157	100	120	50	37	9	201	100	80	24,5	10	10	215	162	86	88
LS 80 PR	125	157	100	120	50	37	9	223	115	80	24,5	10	10	215	162	138	105
LS 90 P	140	172	125	162	56	30	9	221	108	90	24,5	11	27,5	245	182	86	88
LS 90 PR	140	172	125	162	56	30	9	243	115	90	24,5	11	27,5	245	182	138	105

²- Электродвигатели LS 71 P, 2P, 0,55 kW и LS 71 P, 4P, 0,37 kW : модификация рамера LB = 193

Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)


Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)
Тип	A	AA	AB	C	B	BB	H	HA	x	HD	K	HJ	Zmax.	LJ	LB	AC	J	I
LS 56 P	90	24	104	36	71	87	56	7	8	148	6	92	90	8	156	110	86	88
LS 63 P	100	24,5	115	40	80	97	63	8	8,5	160	7	97	90	18	172	126	86	88
LS 63 PR	100	24,5	115	40	80	97	63	8	8,5	182	7	119	100	21,5	172	126	138	105
LS 71 P ²	112	23	126	45	90	106	71	9	8	178	7	107	90	18	185	140	86	88
LS 71 PR ²	112	23	126	45	90	106	71	9	8	200	7	129	100	21,5	185	140	138	105
LS 80 P	125	37	157	50	100	120	80	10	10	201	9	121	100	24,5	215	162	86	88
LS 80 PR	125	37	157	50	100	120	80	10	10	223	9	143	115	24,5	215	162	138	105
LS 90 P	140	30	172	56	125	162	90	11	27,5	221	9	131	108	24,5	265	182	86	88
LS 90 PR	140	30	172	56	125	162	90	11	27,5	243	9	153	115	24,5	265	182	138	105

²-Электродвигатели LS 71 P, 2P, 0,55 kW и LS 71 P, 4P, 0,37 kW : модификация рамера LB = 193.

Монтажное исполение фланец FF - IM B5 (IM3001)


Размеры фланцев
Тип	Symb.	M	N	P	LA	α	T	S
LS 56 P	FF100	100	80	120	8	45°	3	7
LS 63 P	FF115	115	95	140	10	45°	3	9
LS 63 PR	FF115	115	95	140	10	45°	3	9
LS 71 P	FF130	130	110	160	8	45°	3,5	9
LS 71 PR	FF130	130	110	160	8	45°	3,5	9
LS 80 P	FF165	165	130	200	10	45°	3,5	11
LS 80 PR	FF165	165	130	200	10	45°	3,5	11
LS 90 P	FF165	165	130	200	10	45°	3,5	11
LS 90 PR	FF165	165	130	200	10	45°	3,5	11

Монтажное исполение комбинированное с фланецем FT - IM B34 (IM2601)

В14 и лапы.jpg

Монтажное исполение комбинированное с фланецем FT - IM B34 (IM2601)
Тип	A	AA	AB	B	BB	H	HA	x	HD	K	HJ	Zmax.	LJ	LB	AC	J	I
LS 56 P	90	24	104	71	87	56	7	8	148	6	92	90	8	156	110	86	88
LS 63 P	100	24,5	115	80	97	63	8	8,5	160	7	97	90	18	172	126	86	88
LS 63 PR	100	24,5	115	80	97	63	8	8,5	182	7	119	100	21,5	172	126	138	105
LS 71 P ²	112	23	126	90	106	71	9	8	178	7	107	90	18	185	140	86	88
LS 71 PR ²	112	23	126	90	106	71	9	8	200	7	129	100	21,5	185	140	138	105
LS 80 P	125	37	157	100	120	80	10	10	201	9	121	100	24,5	215	162	86	88
LS 80 PR	125	37	157	100	120	80	10	10	223	9	143	115	24,5	215	162	138	105
LS 90 P	140	30	172	125	162	90	11	27,5	221	9	131	108	24,5	245	182	86	88
LS 90 PR	140	30	172	125	162	90	11	27,5	243	9	153	115	24,5	245	182	138	105

² - Электродвигатели LS 71 P, 2P, 0,55 kW и LS 71 P, 4P, 0,37 kW : модификация рамера LB = 193

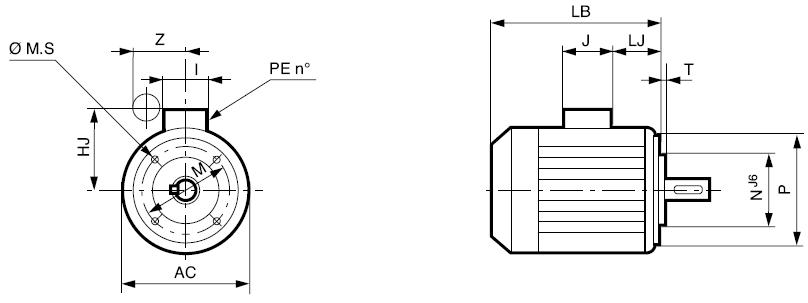

Монтажное исполение фланец FT - IM B14 (IM3601)


Размеры фланцев
Тип	Symb.	M	N	P	LA	α	T	S
LS 56 P	FT65	65	50	80	8	45°	2,5	5
LS 63 P	FT75	75	60	90	10	45°	2,5	5
LS 63 PR	FT75	75	60	90	10	45°	2,5	5
LS 71 P	FT85	85	70	105	8	45°	2,5	6
LS 71 PR	FT85	85	70	105	8	45°	2,5	6
LS 80 P	FT100	100	80	120	10	45°	3	6
LS 80 PR	FT100	100	80	120	10	45°	3	6
LS 90 P	FT115	115	95	140	10	45°	3	8
LS 90 PR	FT115	115	95	140	10	45°	3	8
