Трехфазные асинхронные электродвигатели Leroy-Somer серии PLSES (PLS)

Высота оси – от 160 до 400 мм.
Мощность от 7.5 до 900 кВт.
Скорость 3000, 1500, 1000 об./мин.
IP23, 230/400В

Трехфазные открытые брызгозащищенные асинхронные электродвигатели серии PLSES (PLS) производства Leroy-Somer производятся в стальном или алюминиевом корпусе в зависимости от габарита.

Благодаря открытой конструкции корпуса степени защиты IP23 моторы отлично самовентилируются. Это позволяет значительно увеличить энерговооруженность двигателя, т.е. при одинаковой мощности PLSES выполнен в меньшем габарите, чем электродвигатель в закрытом корпусе.

Электродвигатели Leroy-Somer серии PLSES (PLS) могут оснащаться осевой принудительной вентиляцией, датчиками обратной связи и управляться преобразователями частоты.

Электродвигатели могут поставляться с габаритными размерами, соответствующими электродвигателям АН, 4АН, 4АМН и другим отечественным электродвигателям со степенью защиты IP23.

Трехфазные асинхронные электродвигатели Leroy-Somer серии PLS

Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока	кг
2 полюса, 3000 об/мин
РLS 160 M	11	2875	36	22,5	0,83	86	6,8	57
РLS 160 M	15	2860	50	30,3	0,84	85	6,5	65
РLS 160 L	18,5	2934	60	35,1	0,85	89,5	6,7	80
РLS 160 L	22	2936	71	42	0,84	90	7,2	86
РLS 180 M	30	2936	97	57,2	0,84	90,1	7,5	102
РLS 180 L	37	2940	120	67,2	0,87	91,4	7,3	123
РLS 200 M	45	2950	146	83,1	0,85	92	7,3	170
РLS 200 LР	55	2950	178	96,9	0,88	93,1	7,7	185
РLS 225 MR	75	2945	243	134	0,87	92,9	7,6	240
РLS 250 SР	90	2960	290	163	0,85	93,8	7,4	325
РLS 250 MР	110	2960	355	196	0,86	94,2	7,7	350
РLS 280 MC	132	2958	426	232	0,87	94,6	7,8	455
РLS 315 S	160	2974	514	276	0,88	95	8,2	645
РLS 315 M	200	2974	642	341	0,89	95,2	8,3	705
РLS 315 L	250	2974	803	421	0,9	95,3	8,2	790
РLS 315 LD	280	2972	900	466	0,91	95,4	8	900
РLS 315 MG	280	2965	902	503	0,85	94,5	6,4	910
РLS 315 LD	315	2972	1012	529	0,9	95,5	8,3	910
РLS 315 MG	315	2965	1015	557	0,86	95	6,4	940
РLS 315 LG	355	2965	1143	617	0,87	95,5	6,5	1030
РLS 315 LG	400	2965	1288	695	0,87	95,5	7	1120
РLS 315 VLG	450	2975	1444	778	0,87	96	7	1200
РLS 355 LA	500	2978	1603	864	0,87	96	8,4	1700
РLS 355 LB	710	2978	2277	1207	0,88	96,5	8,4	2050
Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока	кг
4 полюса, 1500 об/мин
РLS 160 M	11	1435	73	23,6	0,81	83	6,5	61
РLS 160 L	15	1450	99	30,2	0,83	86,4	5,9	80
РLS 160 L	18,5	1445	122	36,9	0,83	87,2	6	88
РLS 180 M	22	1450	145	43,5	0,83	88	6,4	98
РLS 180 L	30	1450	198	57,1	0,85	89,2	5,7	128
РLS 200 M	37	1445	245	71,4	0,84	89	5,4	165
РLS 200 LР	45	1465	293	84,7	0,84	91,3	6,1	190
РLS 225 MR	55	1465	359	101	0,86	91,5	5,9	240
РLS 250 SР	75	1475	485	143	0,82	92,6	6,2	335
РLS 250 MР	90	1475	583	167	0,84	92,8	6,5	360
РLS 280 SC	110	1472	714	207	0,82	93,4	5,7	460
РLS 280 MD	132	1470	857	245	0,83	93,7	6,2	520
РLS 315 S	160	1468	1041	291	0,85	93,5	6,1	635
РLS 315 M	200	1468	1301	363	0,85	93,6	6,3	720
РLS 315 L	250	1470	1624	452	0,85	94	7,3	820
РLS 315 LD	280	1472	1816	504	0,85	94,3	7,2	935
РLS 315 MG	280	1475	1813	509	0,84	94,5	5,5	910
РLS 315 MG	315	1475	2039	573	0,84	94,5	5,5	940
РLS 315 LG	355	1477	2295	645	0,84	94,5	5,5	1030
РLS 315 LG	400	1477	2586	724	0,84	95	6	1130
РLS 315 VLG	450	1480	2904	804	0,85	95	6	1280
РLS 315 VLGU	500	1479	3228	889	0,85	95,5	6	1350
РLS 355 LA	550	1487	3532	973	0,85	96	6,8	1900
РLS 355 LB	685	1488	4396	1211	0,85	96	7	2150
РLS 400 LA	720	1491	4611	1267	0,85	96,5	7,5	2600
РLS 400 LB	900	1491	5764	1584	0,85	96,5	7	3050
Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока	кг
6 полюсов, 1000 об/мин
РLS 160 MG	7,5	970	74	17,1	0,75	84,5	5	81
РLS 160 L	11	960	109	22,6	0,8	87,9	5,2	102
РLS 180 M	15	960	149	30,4	0,81	88	5,2	114
РLS 180 LG	18,5	960	184	37,3	0,82	87,2	5,2	144
РLS 200 M	22	980	214	45,3	0,79	88,8	6,5	169
РLS 200 L	30	968	296	60,4	0,8	89,6	5,5	230
РLS 225 MR	37	966	366	74,3	0,8	89,9	5,8	240
РLS 250 SР	45	976	440	91,7	0,77	92	6	310
РLS 250 MР	55	976	538	112	0,77	92	5,9	325
РLS 280 SC	75	974	735	152	0,77	92,2	5,9	465
РLS 280 MD	90	978	879	173	0,81	92,8	5,2	525
РLS 315 SU	110	978	1074	208	0,82	93,1	6	645
РLS 315 MU	132	982	1284	251	0,81	93,9	5,1	750
РLS 315 L	160	982	1556	303	0,81	94,1	5,2	840
РLS 315 LD	180	982	1750	341	0,81	94,2	5,1	910
РLS 315 MG	180	980	1754	358	0,78	93	6,5	920
РLS 315 LD	200	982	1945	390	0,79	93,8	4,9	910
РLS 315 MG	200	980	1949	389	0,79	94	6,4	980
РLS 315 MG	220	980	2144	422	0,8	94	6,6	1030
РLS 315 LG	250	980	2436	477	0,8	94,5	6,6	1100
РLS 315 VLG	280	980	2728	525	0,81	95	6,7	1330
РLS 315 VLGU	315	985	3054	591	0,81	95	6,9	1430
РLS 355 LA	370	990	3569	687	0,81	96	7,2	1940
РLS 355 LB	450	990	4341	835	0,81	96	7,2	2210
РLS 400 LA	500	990	4823	917	0,82	96	7,4	2720
РLS 400 LB	600	990	5787	1100	0,82	96	7,8	3100
Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos φ	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	А	%	%	Кратность пускового тока	кг
8 полюсов, 750 об/мин
РLS 315 MG	132	735	1715	275	0,75	92,5	4,7	940
РLS 315 LG	160	735	2079	333	0,75	92,5	5	1090
РLS 315 LG	180	735	2339	373	0,75	93	5,2	1230
РLS 315 VLG	200	735	2598	414	0,75	93	5,2	1330
РLS 355 LA	285	740	3678	532	0,81	95,5	7,7	1940
РLS 355 LB	330	740	4258	617	0,81	95,5	7,6	2210
РLS 400 LA	375	740	4839	691	0,82	95,5	7,1	2720
РLS 400 LB	450	740	5807	830	0,82	95,5	7,1	3100

Каталог трехфазных асинхронных электродвигателей Leroy Somer серии PLS (IE1)

Каталог трехфазных асинхронных электродвигателей Leroy Somer серии PLSES (IE2)

Инструкция по установке и техническому обслуживанию электродвигателей серии PLS (PLSES)

Габаритные и установочные размеры

Размеры вала

Приводной конец вала (DE)
	4, 6 и 8 полюсов							2 полюса и 2/4 полюсов
Тип	F	GD	D	G	E	O	р	F	GD	D	G	E	O	р
РLS 160 M	14	9	48 k6	42,5	110	16	36	14	9	48 k6	42,5	110	16	36
РLS 160 MG/L	14	9	48 k6	42,5	110	16	36	14	9	48 k6	42,5	110	16	36
РLS 180 M/L	16	10	55 m6	49	110	20	42	16	10	55 m6	49	110	20	42
РLS 180 LG	16	10	55 m6	49	110	20	42	16	10	55 m6	49	110	20	42
РLS 200 M/LР	18	11	60 m6	53	140	20	42	18	11	60 m6	53	140	20	42
РLS 200 L	18	11	60 m6	53	140	20	42	18	11	60 m6	53	140	20	42
РLS 225 MR/MU	18	11	65 m6	58	140	20	42	18	11	60 m6	53	140	20	42
РLS 250 SР/MР	20	12	75 m6	67,5	140	20	42	18	11	65 m6	58	140	20	42
РLS 280 SC/MC/MD	22	14	80 m6	71	170	20	42	18	11	65 m6	58	140	20	42
РLS 315 S/SU/M/MU/L	25	14	90 m6	81	170	24	50	20	12	70 m6	62,5	140	20	42
РLS 315 LD	28	16	100 m6	90	210	24	50	22	14	80 m6	71	170	20	42
РLS 315 MG/LG/VLG/VLGU	28	16	100 m6	90	210	24	50	22	14	80 m6	71	170	20	42
РLS 355 L	28	16	110 m6	100	210	24	50	22	14	80 m6	71	170	20	42
РLS 400 L	32	18	120 m6	109	210	24	50	-	-	-	-	-	-	-

Неприводной конец вала (NDE)
	4, 6 и 8 полюсов							2 полюса и 2/4 полюсов
Тип	FA	GF	DA	GB	EA	OA	рA	FA	GF	DA	GB	EA	OA	рA
РLS 160 M	10	8	38 k6	33	80	12	28	10	8	38 k6	33	80	12	28
РLS 160 MG/L	14	9	48 k6	42,5	110	16	36	14	9	48 k6	42,5	110	16	36
РLS 180 M/L	14	9	48 k6	42,5	110	16	36	14	9	48 k6	42,5	110	16	36
РLS 180 LG	16	10	55 m6	49	110	20	42	16	10	55 m6	49	110	20	42
РLS 200 M/LР	16	10	55 m6	49	110	20	42	16	10	55 m6	49	110	20	42
РLS 200 L	18	11	60 m6	53	140	20	42	18	11	60 m6	53	140	20	42
РLS 225 MR/MU	18	11	65 m6	58	140	20	42	18	11	60 m6	53	140	20	42
РLS 250 SР/MР	18	11	65 m6	58	140	20	42	18	11	65 m6	58	140	20	42
РLS 280 SC/MC/MD	18	11	65 m6	58	140	20	42	18	11	65 m6	58	140	20	42
РLS 315 S/SU/M/MU/L	20	12	75 m6	67,5	140	20	42	20	12	70 m6	62,5	140	20	42
РLS 315 LD	20	12	75 m6	67,5	140	20	42	20	12	70 m6	62,5	140	20	42
РLS 315 MG/LG/VLG/VLGU	22	14	80 m6	71	170	20	42	22	14	80 m6	71	170	20	42
РLS 355 L	28	16	110 m6	100	210	24	50	22	14	80 m6	71	170	20	42
РLS 400 L	32	18	120 m6	109	210	24	50	-	-	-	-	-	-	-

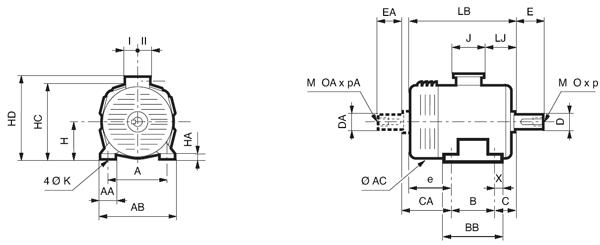

Монтажное исполение на лапах - IM B3 (IM1001)

Монтажное исполение на лапах - IM B3 (IM1001)
Тип	A	AB	B	BB	C	x	AA	K	HA	H	AC	HD	LB	LJ	J	I	II	CA
РLS 160 M	254	294	210	245	108	20	45	14	20	160	295	367	465	142	124	70	70	154
РLS 160 MG	254	294	210	298	108	22	44	14	24	160	343	407	498	118	205	100	95	187
РLS 160 L	254	294	254	298	108	22	44	14	24	160	343	407	498	118	205	100	95	143
РLS 180 M	279	324	241	319	121	20	68	14	30	180	343	427	498	118	205	100	95	143
РLS 180 L	279	324	279	319	121	20	68	14	30	180	343	427	523	118	205	100	95	130
РLS 180 LG	279	344	279	323	121	22	60	14	30	180	387	450	580	168	205	100	95	190
РLS 200 M	318	378	267	347	133	20	60	19	30	200	387	470	630	168	205	100	95	240
РLS 200 LР	318	378	305	347	133	20	60	19	30	200	387	470	630	168	205	100	95	202
РLS 200 L	318	378	305	345	133	20	60	19	32	200	437	520	653	198	217	103	145	227
РLS 225 MR	356	416	311	351	149	20	60	19	32	225	437	545	708	198	217	103	145	260
РLS 250 SР	406	470	311	400	168	26	94	24	40	250	490	643	779	158	292	148	180	310
РLS 250 MР	406	470	349	400	168	26	94	24	40	250	490	643	779	158	292	148	180	272
РLS 280 SC	457	517	368	467	190	24	60	24	26	280	490	684	824	209	292	148	180	276
РLS 280 MC	457	517	419	467	190	24	60	24	26	280	490	684	824	209	292	148	180	225
РLS 280 MD	457	517	419	467	190	24	60	24	26	280	490	684	904	209	292	148	180	305
РLS 315 S	508	608	406	486	216	40	100	28	26	315	600	776	880	305	292	148	180	271
РLS 315 SU	508	608	406	486	216	40	100	28	26	315	600	776	940	305	292	148	180	331
РLS 315 M	508	608	457	537	216	40	100	28	26	315	600	776	940	305	292	148	180	280
РLS 315 MU	508	608	457	537	216	40	100	28	26	315	600	776	1025	305	292	148	180	365
РLS 315 L	508	608	508	588	216	40	100	28	26	315	600	776	1025	305	292	148	180	314
РLS 315 LD	508	608	508	588	216	40	100	28	26	315	600	865	1085	241	420	180	235	374
РLS 315 MG	508	608	457	537	216	40	100	27	26	315	660	890	1051	248	428	205	195	393
РLS 315 LG	508	608	508	588	216	40	100	27	26	315	660	890	1131	248	428	205	195	422
РLS 315 VLG	508	608	560	640	216	40	100	27	26	315	660	890	1191	248	428	205	195	430
РLS 315 VLGU	508	608	560	640	216	40	100	27	26	315	660	890	1261	248	428	205	195	500
РLS 355 L	610	710	630	710	254	30	100	27	26	355	705	1078	1470	130	700	224	396	596
РLS 400 L	686	806	710	800	280	45	80	35	26	400	795	1173	1755	177	700	224	396	775

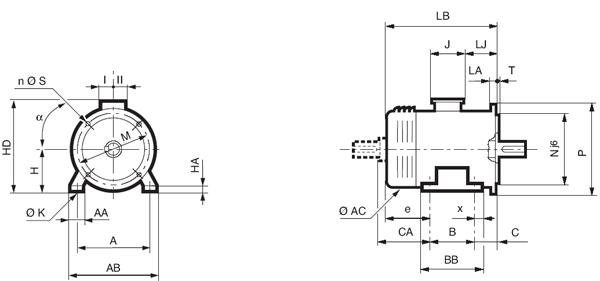

Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)

Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)
Тип	A	AB	B	BB	C	x	AA	K	HA	е	H	AC	HD	LB	LJ	J	I	II	Sym.
РLS 160 M	254	294	210	245	108	20	45	14	20	147	160	295	367	465	142	124	70	70	FF 350
РLS 160 MG	254	294	210	298	108	22	44	14	24	180	160	343	407	498	118	205	100	95	FF 350
РLS 160 L	254	294	254	298	108	22	44	14	24	136	160	343	407	498	118	205	100	95	FF 350
РLS 180 M	279	324	241	319	121	20	68	14	30	136	180	343	427	498	118	205	100	95	FF 350
РLS 180 L	279	324	279	319	121	20	68	14	30	123	180	343	427	523	118	205	100	95	FF 350
РLS 180 LG	279	344	279	323	121	22	60	14	30	180	180	387	450	580	168	205	100	95	FF 350
РLS 200 M	318	378	267	347	133	20	60	19	30	230	200	387	470	630	168	205	100	95	FF 400
РLS 200 LР	318	378	305	347	133	20	60	19	30	192	200	387	470	630	168	205	100	95	FF 400
РLS 200 L	318	378	305	345	133	20	60	19	32	215	200	437	520	653	198	217	103	145	FF 400
РLS 225 MR	356	416	311	351	149	20	60	19	32	248	225	437	545	708	198	217	103	145	FF 500
РLS 250 SР	406	470	311	400	168	26	94	24	40	300	250	490	643	779	158	292	148	180	FF 600
РLS 250 MР	406	470	349	400	168	26	94	24	40	262	250	490	643	779	158	292	148	180	FF 600
РLS 280 SC	457	517	368	467	190	24	60	24	26	266	280	490	684	824	209	292	148	180	FF 600
РLS 280 MC	457	517	419	467	190	24	60	24	26	215	280	490	684	824	209	292	148	180	FF 600
РLS 280 MD	457	517	419	467	190	24	60	24	26	295	280	490	684	904	209	292	148	180	FF 600
РLS 315 S	508	608	406	486	216	40	100	28	26	258	315	600	776	880	305	292	148	180	FF 740
РLS 315 SU	508	608	406	486	216	40	100	28	26	318	315	600	776	940	305	292	148	180	FF 740
РLS 315 M	508	608	457	537	216	40	100	28	26	267	315	600	776	940	305	292	148	180	FF 740
РLS 315 MU	508	608	457	537	216	40	100	28	26	352	315	600	776	1025	305	292	148	180	FF 740
РLS 315 L	508	608	508	588	216	40	100	28	26	301	315	600	776	1025	305	292	148	180	FF 740
РLS 315 LD	508	608	508	588	216	40	100	28	26	361	315	600	865	1085	241	420	180	235	FF 740
РLS 315 MG	508	608	457	537	216	40	100	27	26	378	315	660	890	1051	248	428	205	195	FF 740
РLS 315 LG	508	608	508	588	216	40	100	27	26	407	315	660	890	1131	248	428	205	195	FF 740
РLS 315 VLG	508	608	560	640	216	40	100	27	26	415	315	660	890	1191	248	428	205	195	FF 740
РLS 315 VLGU	508	608	560	640	216	40	100	27	26	185	315	660	890	1261	248	428	205	195	FF 740
РLS 355 L	610	710	630	710	254	30	100	27	26		355	705	1078	1470	130	700	224	396	FF 940
РLS 400 L	686	806	710	800	280	45	100	35	26		400	795	1173	1755	177	700	224	396	FF 940

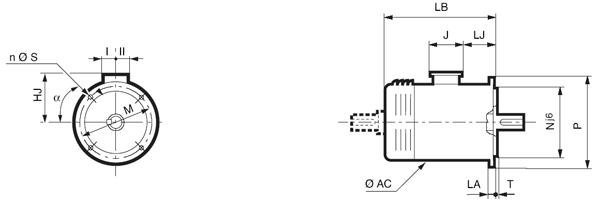

Монтажное исполение фланец FF - IM B5 (IM3001)

Монтажное исполение фланец FF - IM B5 (IM3001)
	Размеры фланцев								Размеры электродвигателей
Sym.	M	N	Р	T	п	α	S	LA	Тип	AC	LB	HJ	LJ	J	I	II
FF 350	350	300	400	5	4	45°	19	15	РLS 160 L	343	498	247	118	205	100	95
FF 350	350	300	400	5	4	45°	19	15	РLS 160 M	295	465	207	142	124	70	70
FF 350	350	300	400	5	4	45°	19	15	РLS 160 MG	343	498	247	118	205	100	95
FF 350	350	300	400	5	4	45°	19	15	РLS 180 L	343	523	247	118	205	100	95
FF 350	350	300	400	5	4	45°	19	15	РLS 180 LG	387	580	270	168	205	100	95
FF 350	350	300	400	5	4	45°	19	15	РLS 180 M	343	498	247	118	205	100	95
FF 400	400	350	450	5	8	22°30	19	16	РLS 200 L	437	653	320	198	217	103	145
FF 400	400	350	450	5	8	22°30	19	16	РLS 200 LР	387	630	270	168	205	100	95
FF 400	400	350	450	5	8	22°30	19	16	РLS 200 M	387	630	270	168	205	100	95
FF 500	500	450	550	5	8	22°30	19	18	РLS 225 MR	437	708	320	198	217	103	145
FF 600	600	550	660	6	8	22°30	24	22	РLS 250 MР	490	779	393	158	292	148	180
FF 600	600	550	660	6	8	22°30	24	22	РLS 250 SР	490	779	393	158	292	148	180
FF 600	600	550	660	6	8	22°30	24	22	РLS 280 MC	490	824	404	209	292	148	180
FF 600	600	550	660	6	8	22°30	24	22	РLS 280 MD	490	904	404	209	292	148	180
FF 600	600	550	660	6	8	22°30	24	22	РLS 280 SC	490	824	404	209	292	148	180
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 L	600	1025	461	305	292	148	180
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 LD	600	1085	550	241	420	180	235
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 LG	660	1131	575	248	428	205	195
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 M	600	940	461	305	292	148	180
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 MG	660	1051	575	248	428	205	195
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 MU	600	1025	461	305	292	148	180
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 S	600	880	461	305	292	148	180
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 SU	600	940	461	305	292	148	180
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 VLG	660	1191	575	248	428	205	195
FF 740	740	680	800	6	8	22°30	24	25	РLS 315 VLGU	660	1261	575	248	428	205	195
FF 940	940	880	1000	6	8	22°30	28	28	РLS 355 LA	705	1470	755	130	625	205	355
FF 940	940	880	1000	6	8	22°30	28	28	РLS 355 LB	705	1470	755	130	625	205	355
FF 940	940	880	1000	6	8	22°30	28	28	РLS 400 LA	795	1755	795	230	625	205	355
FF 940	940	880	1000	6	8	22°30	28	28	РLS 400 LB	795	1755	795	230	625	205	355
