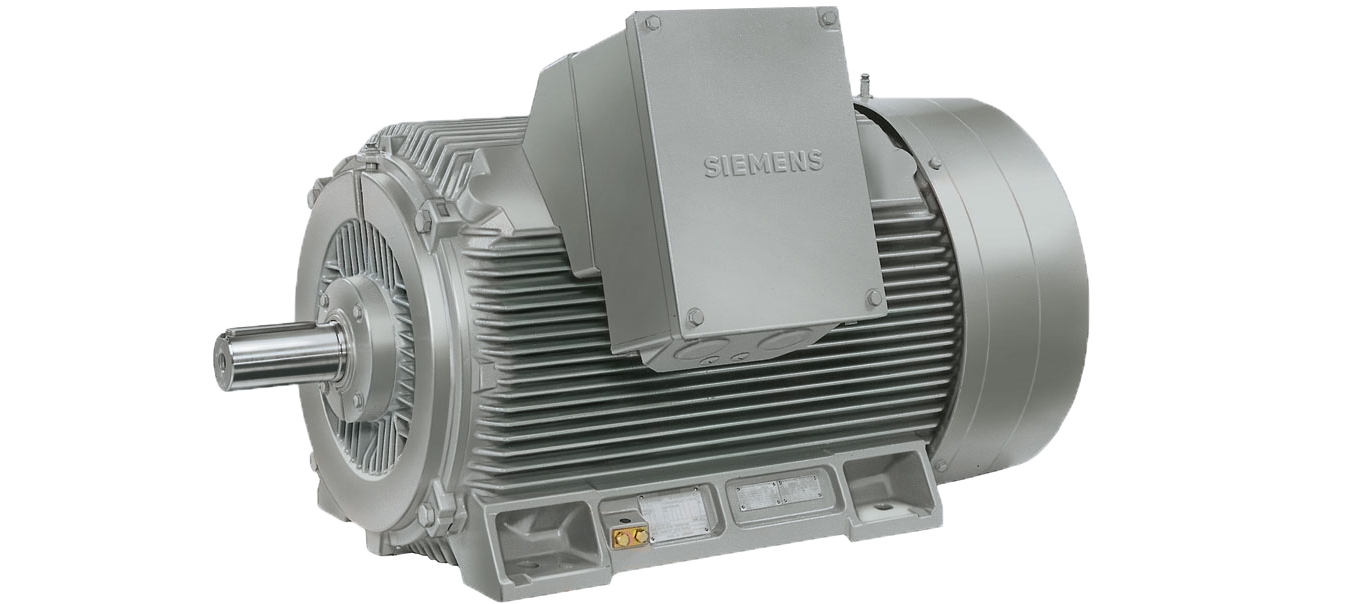

Самовентилируемые двигатели 1LА8

Высота оси от 315 до 450 мм
Мощность от 145 до 1000 кВт
Момент от 770 до 8090 Нм
Скорость от 739 до 2987 об/мин
IP55, 400 В, 690 В

Трехфазные асинхронные двигатели N compact типоразмером 315 и выше серии 1LA8 рассчитаны на диапазон мощностей до 1250 кВт (при 50 Гц). Наряду с прочностью и долговечностью двигатели этих серий отличаются высокой мощностью, а также оптимизированы по критерию КПД, что является одним из факторов пониженного потребления энергии. Компактная конструкция с продольным оребрением и проточной самовентиляцией, либо с вентилятором принудительного охлаждения. Машины предназначены как для прямого питания от трехфазной электросети, так и для работы от преобразователей.

Самовентилируемые двигатели для работы от сети

Типоразмер	Скорость	Мощность	Частота вращения	Момент	Ток при 400В
Типоразмер	об/мин	кВт	об/мин	Нм	А
1LA8 чугунный корпус
315…450	3000, 2-полюсные	250...1000	2979…2986	801…3200	415…1020
315…450	1500, 4-полюсные	250...1000	1488…1492	1600...6400	430…1060
315…450	1000, 6-полюсные	200...800	988…993	1930…7690	345…1100
315…450	750, 8-полюсные	160...630	739…744	2070…8090	295…1160

Самовентилируемые двигатели для работы от преобразователя

Типоразмер	Номинальные параметры при 400В 50 Гц
	Скорость	Мощность	Частота вращения	Момент	Ток при 400В
	об/мин	кВт	об/мин	Нм	А
1LA8 чугунный корпус и стандартная изоляция 500В
315…450	3000, 2-полюсные	250...1000	2979…2986	801…3200	415…1020
315…450	1500, 4-полюсные	250...1000	1488…1492	1600...6400	430…1060
315…450	1000, 6-полюсные	200...800	988…993	1930…7690	345…1100
315…450	750, 8-полюсные	160...630	739…744	2070…8090	295…1160
1LA8 чугунный корпус и специальная изоляция >500 В до 690 В
315…450	3000, 2-полюсные	240...970	2978…2987	770…3101	730…900
315…450	1500, 4-полюсные	235...980	1485…1492	1511...6273	235…950
315…450	1000, 6-полюсные	190...780	990…993	1833…7502	196…790
315…450	750, 8-полюсные	145...600	740…745	1871…7691	162…660
