Преобразователь частоты Unidrive M200
0,25 - 22 кВт
Unidrive M200 – новая модель частотного преобразователя Control Techniques, по своей функциональности аналогична хорошо известному Commander SK и Digidrive SK Leroy Somer. Unidrive M200 имеет такие же разъёмы для подключения кабелей и легко монтируется на место Commander SK при замене. Программное обеспечение Unidrive M Connect поддерживает импорт файлов параметров Commander SK.
Отличительные особенности Unidrive M200
- Легкая замена Commander SK и Digidrive SK Leroy Somer.
- Связь по сетям Ethernet, PROFIBUS, DeviceNet, CANopen, EtherCAT
- Копирование настроек с помощью SD карты без включения силового питания
- Монтаж на DIN-рейку габаритов 1 и 2
- Настройка со встроенной панели управления основных 10 параметров, описанных на панели и доступ ко всем параметрам расширенного меню
- Наличие потенциометра на панели управления для Unidrive M201
- Платы с конформным покрытием защищены от воздействия внешних факторов
- Встроенный ЭМС фильтр
- Перегрузочная способность - 180% в течение 3 секундили 150 % в течение 60 секунд
- 3-х скоростной легко заменяемый вентилятор, не работающий в режиме ожидания
Настройка преобразователя Unidrive M200
Настройка и мониторинг параметров частотно-регулируемого привода Unidrive M200 возможны со встроенной светодиодной панели.
Также доступна опциональная текстовая панель Remote keypad для удаленной установки, с ЖК экраном и со степенью защиты IP66. Для её подключения потребуется опция - AI-485 Adaptor.
Для оптимизации производительности электропривода и более удобного параметрирования и пусконаладки предназначено бесплатное ПО Unidrive M Connect, при помощи которого возможно импортировать файлы настроек частотного преобразователя Commander SK. Копирование параметров также возможно через последовательный порт при использовании дополнительного адаптера AI-485 или на карту SD с дополнительным адаптером AI-Back-up.
Автонастройка работы частотного преобразователя и электродвигателя осуществляется с вращением
или без вращения вала.
Режимы управления Unidrive M200 асинхронными электродвигателями
- Векторное управление в разомкнутом контуре (RFC-A)
- Вольт-частотное U/f регулирование
Встроенные входы/выходы Unidrive M200
- 2 аналоговых входа, 1 выход
- 4 дискретных входа, 1 вход/выход
- 1 релейный выход (габариты 1-4), или 2 релейных выхода (габариты 5-6)
Условия эксплуатации Unidrive M200
- Рабочая температура: -20°С … +40°С (до +60°С со снижением мощности)
- Относительная влажность: < 95% без конденсации
- Высота над уровнем моря: до 1000 м без снижения мощности и со снижением мощности от 1000 до 3000 м на 1% на каждые 100 м.
Типовые применения преобразователя частоты Unidrive M200:
Регулирование скорости асинхронных электродвигателей конвейеров, вентиляторов, насосов и мешалок с возможностью дистанционного управления по сети Ethernet или по промышленной сети.
Пример обозначения частотного преобразователя Unidrive M200
M200-044 00135:
- M200 – стандартная несъёмная панель управления,
M201 - панель с потенциометром - 04 – габарит электропривода
- 4 – напряжение питания: 1 - 100В, 2 - 200В, 4 - 400В
- 00135 - Номинальный ток (A) х 10 для тяжёлого режима работы
Масса и габаритные размеры Unidrive M200
| Модель Unidrive M200 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 100/120 В переменного тока ±10% | ||||||||
| M200-011 00017 | 1 | 1,7 | 0,25 | Используются параметры для тяжелого режима работы | Габарит 1 | 137x75x130 | 0,75 | |
| M200-011 00024 | 1 | 2,4 | 0,37 | |||||
| M200-021 00042 | 1 | 4,2 | 0,75 | Габарит 2 | 180x75x150 | 1,0 | ||
| M200-021 00056 | 1 | 5,6 | 1,1 | |||||
| Модель Unidrive M200 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 200/240 В переменного тока ±10% | ||||||||
| M200-012 00017 | 1 | 1,7 | 0,25 | Используются параметры для тяжелого режима работы | Габарит 1 | 137x75x130 | 0,75 | |
| M200-012 00024 | 1 | 2,4 | 0,37 | |||||
| M200-012 00033 | 1 | 3,3 | 0,55 | |||||
| M200-012 00042 | 1 | 4,2 | 0,75 | |||||
| M200-022 00024 | 1/3 | 2,4 | 0,37 | Габарит 2 | 180x75x150 | 1,0 | ||
| M200-022 00033 | 1/3 | 3,3 | 0,55 | |||||
| M200-022 00042 | 1/3 | 4,2 | 0,75 | |||||
| M200-022 00056 | 1/3 | 5,6 | 1,1 | |||||
| M200-022 00075 | 1/3 | 7,5 | 1,5 | |||||
| M200-032 00100 | 1/3 | 10 | 2,2 | Габарит 3 | 200x90x160 | 1,5 | ||
| M200-042 00133 | 1/3 | 13,3 | 3 | Габарит 4 | 245x115x175 | 3,13 | ||
| M200-042 00176 | 3 | 17,6 | 4 | |||||
| M200-052 00250 | 3 | 25 | 5,5 | 30 | 7,5 | Габарит 5 | 379x141x200 | 7,4 |
| M200-062 00330 | 3 | 33 | 7,5 | 50 | 11 | Габарит 6 | 379x210x227 | 14 |
| M200-062 00440 | 3 | 44 | 11 | 58 | 15 | |||
| Модель Unidrive M200 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 380/480 В переменного тока ±10% | ||||||||
| M200-024 00013 | 3 | 1,3 | 0,37 | Используются параметры для тяжелого режима работы | Габарит 2 | 180x75x150 | 1,0 | |
| M200-024 00018 | 3 | 1,8 | 0,55 | |||||
| M200-024 00023 | 3 | 2,3 | 0,75 | |||||
| M200-024 00032 | 3 | 3,2 | 1,1 | |||||
| M200-024 00041 | 3 | 4,1 | 1,5 | |||||
| M200-034 00056 | 3 | 5,6 | 2,2 | Габарит 3 | 200x90x160 | 1,5 | ||
| M200-034 00073 | 3 | 7,3 | 3 | |||||
| M200-034 00094 | 3 | 9,4 | 4 | |||||
| M200-044 00135 | 3 | 13,5 | 5,5 | Габарит 4 | 245x115x175 | 3,13 | ||
| M200-044 00170 | 3 | 17 | 7,5 | |||||
| M200-054 00270 | 3 | 27 | 11 | 30 | 15 | Габарит 5 | 379x141x200 | 7,4 |
| M200-054 00300 | 3 | 30 | 15 | 30 | 15 | |||
| M200-064 00350 | 3 | 35 | 15 | 38 | 18,5 | Габарит 6 | 379x210x227 | 14 |
| M200-064 00420 | 3 | 42 | 18,5 | 48 | 22 | |||
| M200-064 00470 | 3 | 47 | 22 | 63 | 30 | |||
| Модель Unidrive M200 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 500/575 В переменного тока ±10% | ||||||||
| M200-055 00030 | 3 | 3 | 1,5 | 3,9 | 2,2 | Габарит 5 | 379x141x200 | 7,4 |
| M200-055 00040 | 3 | 4 | 2,2 | 6,1 | 4 | |||
| M200-055 00069 | 3 | 6,9 | 4 | 10 | 5,5 | |||
| M200-065 00100 | 3 | 10 | 5,5 | 12 | 7,5 | Габарит 6 | 379x210x227 | 14 |
| M200-065 00150 | 3 | 15 | 7,5 | 17 | 11 | |||
| M200-065 00190 | 3 | 19 | 11 | 22 | 15 | |||
| M200-065 00230 | 3 | 23 | 15 | 27 | 18,5 | |||
| M200-065 00290 | 3 | 29 | 18,5 | 34 | 22 | |||
| M200-065 00350 | 3 | 35 | 22 | 43 | 30 | |||
Краткое руководство Unidrive M200, M201 габариты 5-6
Руководство пользователя Unidrive M200/201. Издание 4. Рус. 25,5 Мб
| Панели управления Unidrive M200 | |
 |

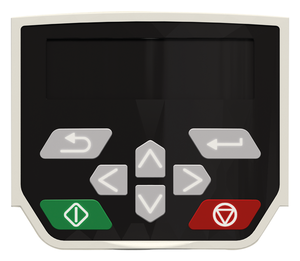

Remote Keypad - ЖК панель управления преобразователем частоты для удаленной установки |
| Опции Unidrive M200 | |
 |

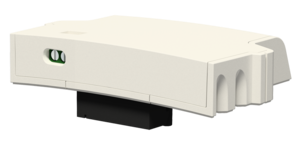

AI-Backup Adaptor - Адаптер с портом SD-карты для копирования параметров, имеет разъемы для подключения резервного питания 24 В. |
 |
AI-Smart Adaptor - Адаптер со встроенной памятью для копирования параметров, имеет разъемы для подключения резервного питания 24 В. |
 |

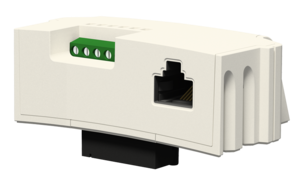

AI-485 Adaptor - Адаптер для передачи данных по интерфейсу RS-485 и копирования параметров частотного преобразователя |
| Коммуникационные модули Unidrive M200 | |
 |

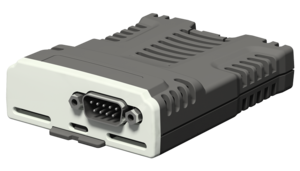

SI-CANopen |
 |

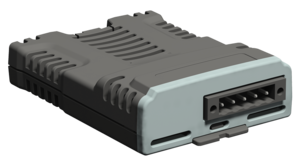

SI-DeviceNet |
 |

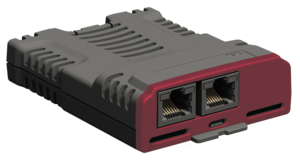

SI-EtherCAT |
 |

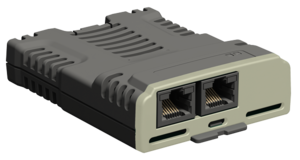

SI-Ethernet |
 |

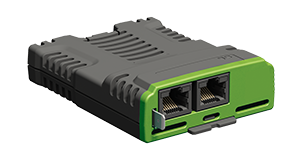

SI-Profinet RT |
 |

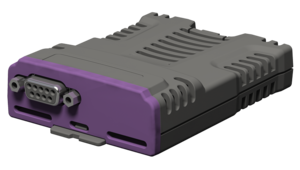

SI-PROFIBUS |
| Модули расширения входов/выходов Unidrive M200 | |
 |

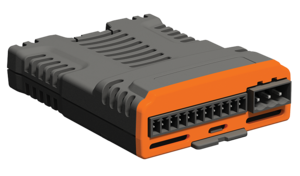

SI-I/O - Модуль дополнительных входов/выходов |
