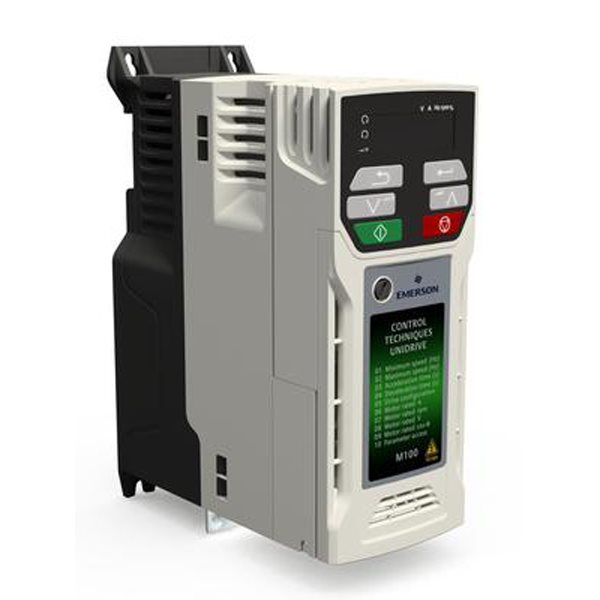

Преобразователь частоты Unidrive M100
1- или 3-х фазное питание, 110, 220, 400В.
Unidrive M100 – простейшая модель в серии преобразователей частоты Unidrive M. При невысокой стоимости обладает проверенной надежностью Control Techniques и обеспечивает векторное управление в разомкнутом контуре или вольт-частотное управление U/f асинхронными электродвигателями.
Отличительные особенности Unidrive M100
- Лучшая в классе компактность
- Наличие потенциометра регулирования скорости на панели управления (Unidrive M101)
- Простота настройки и мониторинга 10 основных параметров, указанных на передней панели
- Платы с конформным покрытием защищены от воздействия внешних факторов
- Встроенный ЭМС фильтр
- Перегрузочная способность - 180% в течение 3 секунд или 150% в течение 60 секунд
- 3-скоростной сменный вентилятор, не работающий в режиме ожидания
Установка, подключение и настройка Unidrive M100
- Монтаж преобразователя Unidrive M100 аналогичен Commander SK, 3-й и 4-й габарит монтируется с помощью прилагаемых монтажных пластин, на DIN-рейку устанавливаются габариты 1 и 2
- Автонастройка работы частотного преобразователя и электродвигателя с вращением и без вращения вала
- Хранение и тиражирование настроек с помощью SD карты
Режимы управления Unidrive M100 асинхронными электродвигателями
- Векторное управление в разомкнутом контуре
- Вольт-частотное U/f регулирование
Входы/выходы Unidrive M100
- 3 дискретных входа, 1 дискретный вход/выход
- 1 выход реле
- 1 аналоговый вход, 0 аналоговых выходов
Условия эксплуатации Unidrive M100
- Рабочая температура: -20°С … +40°С (до +60°С со снижением мощности)
- Относительная влажность: < 95% без конденсации
- Высота над уровнем моря: до 1000 м без снижения мощности и со снижением мощности от 1000 до 3000 м на 1% на каждые 100 м.
Типовые применения преобразователя частоты Unidrive M100:
Регулирование скорости асинхронных электродвигателей конвейеров, вентиляторов, насосов и мешалок с переменной и постоянной нагрузкой.
Пример обозначения частотного преобразователя Unidrive M100
M100-024 00013:
- M100 – стандартная несъёмная панель управления, M101 - панель с потенциометром
- 02 – габарит
- 4 – напряжение питания: 1 - 100В, 2 - 200В, 4 - 400В
- 00013 - Номинальный ток (A) х 10 для тяжёлого режима работы
| 100-120 В переменного тока ±10%, Тяжелый режим работы | ||||||
| Модель
Unidrive M100 | Кол-во фаз | Номинальный
ток (А) | Мощность (кВт) | Габарит | Размеры
(В х Ш х Г), мм | Масса, кг |
| M100-011 00017 | 1 | 1,7 | 0,25 | Габарит 1 | 137 x 75 x 130 | 0,75 |
| M100-011 00024 | 1 | 2,4 | 0,37 | |||
| M100-021 00042 | 1 | 4,2 | 0,75 | Габарит 2 | 180 x 75 x 150 | 1,0 |
| M100-021 00056 | 1 | 5,6 | 1,1 | |||
| 200-240 В переменного тока ±10%, Тяжелый режим работы | ||||||
| Модель
Unidrive M100 | Кол-во фаз | Номинальный
ток (А) | Мощность (кВт) | Габарит | Размеры
(В х Ш х Г), мм | Масса, кг |
| M100-012 00017 | 1 | 1,7 | 0,25 | Габарит 1 | 137 x 75 x 130 | 0,75 |
| M100-012 00024 | 1 | 2,4 | 0,37 | |||
| M100-012 00033 | 1 | 3,3 | 0,55 | |||
| M100-012 00042 | 1 | 4,2 | 0,75 | |||
| M100-022 00024 | 1/3 | 2,4 | 0,37 | Габарит 2 | 180 x 75 x 150 | 1,0 |
| M100-022 00033 | 1/3 | 3,3 | 0,55 | |||
| M100-022 00042 | 1/3 | 4,2 | 0,75 | |||
| M100-022 00056 | 1/3 | 5,6 | 1,1 | |||
| M100-022 00075 | 1/3 | 7,5 | 1,5 | |||
| M100-032 00100 | 1/3 | 10,0 | 2,2 | Габарит 3 | 200 x 90 x 160 | 1,5 |
| M100-042 00133 | 1/3 | 13,3 | 3,0 | Габарит 4 | 245 x 115 x 175 | 3,13 |
| M100-042 00176 | 3 | 17,6 | 4,0 | |||
| 380-480 В переменного тока ±10%, Тяжелый режим работы | ||||||
| Модель
Unidrive M100 | Кол-во фаз | Номинальный
ток (А) | Мощность (кВт) | Габарит | Размеры
(В х Ш х Г), мм | Масса, кг |
| M100-024 00013 | 3 | 1,3 | 0,37 | Габарит 2 | 180 x 75 x 150 | 1,0 |
| M100-024 00018 | 3 | 1,8 | 0,55 | |||
| M100-024 00023 | 3 | 2,3 | 0,75 | |||
| M100-024 00032 | 3 | 3,2 | 1,1 | |||
| M100-024 00041 | 3 | 4,1 | 1,5 | |||
| M100-034 00056 | 3 | 5,6 | 2,2 | Габарит 3 | 200 x 90 x 160 | 1,5 |
| M100-034 00073 | 3 | 7,3 | 3,0 | |||
| M100-034 00094 | 3 | 9,4 | 4,0 | |||
| M100-044 00135 | 3 | 13,5 | 5,5 | Габарит 4 | 245 x 115 x 175 | 3,13 |
| M100-044 00170 | 3 | 17,0 | 7,5 | |||
| Опции Unidrive M100 | |
 |
AI-Backup Adaptor - Адаптер с портом SD-карты для копирования параметров, имеет разъемы для подключения резервного питания 24 В. |
 |
AI-Smart Adaptor - Адаптер со встроенной памятью для копирования параметров, имеет разъемы для подключения резервного питания 24 В. |
