Высокотемпературные вентиляторы для сушильных камер

Высокотемпературные вентиляторы предназначены для работы в камерах сушки древесины в агрессивных средах при 100% влажности и температуре до 150°C.

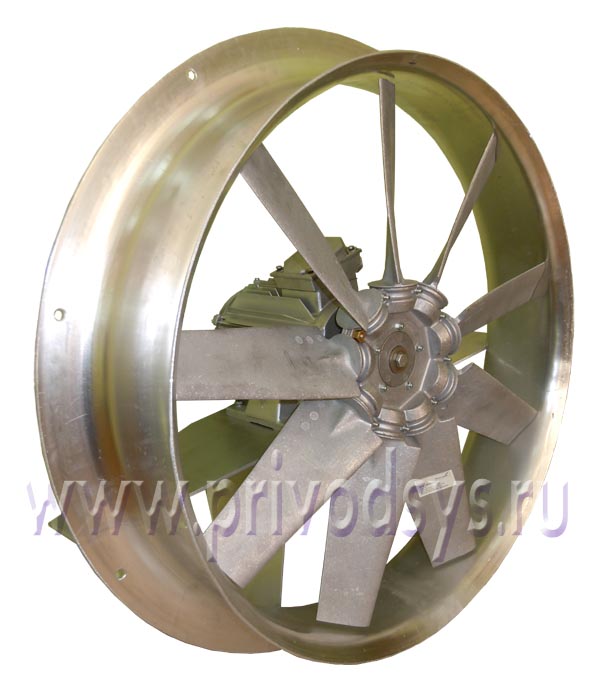

Компания «Приводные Системы» производит высокотемпературные осевые вентиляторы для сушильных камер с 2009 г. Основным компонентом вентиляторов служат специальные высокотемпературные электродвигатели производства Leroy-Somer, запатентованная технология пропитки обмоток статора которых гарантирует многолетнюю бесперебойную работу в агрессивной среде сушильной камеры. Электродвигатели могут управляться частотными преобразователями для поддержания в сушильной камере оптимальных условий сушки и реверсивной циркуляции сушильного агента. Высокую энергоэффективность вентиляторов обеспечивают алюминиевые крыльчатки производства датской компании Multi-Wing, мирового лидера в производстве рабочих колес осевых вентиляторов всех типов. Все модели крыльчаток разрабатываются с помощью анализа данных испытаний в аэродинамической трубе компании Multi-Wing. Аэродинамическое совершенство крыльчаток – залог существенной экономии электроэнергии. Корпуса вентиляторов – прочная и легкая алюминиевая сварная конструкция с практически неограниченным сроком эксплуатации.

В таблице приведены наиболее востребованные модели высокотемпературных вентиляторов, наличие которых поддерживается на складе. Возможно изготовление вентиляторов других размеров, производительности и для других температур.

Осевые высокотемпературные вентиляторы для камер сушки древесины серии DSF85 для работы при 100% влажности и температуре 85°C

Тип	Мощность электродвигателя, kW	Потребляемая мощность, kW	Производительность, м³/ч	Статическое давление (Па)
DSF85-600/6/TR8Z/1,1	1,1	1,05	12500	115
Высокотемпературный электродвигатель Leroy Somer 4P LS90L 1.1kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-611/090
Алюминиевая крыльчатка Multi-Wing Ø 600 мм 6 лопастей 600/6-6/45/AL/TR8Z/24/8/50/A

DSF85-700/9/TR7Z/2,2	2,2	1,66	18800	126
Высокотемпературный электродвигатель Leroy Somer 4P LS100L 2.2kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-720/100
Алюминиевая крыльчатка Multi-Wing Ø 710 мм 9 лопастей 710/9-9/45/AL/TR7Z/28/8/60/A

DSF85-800/8/TR7Z/3	3	2,5	23400	156
Высокотемпературный электродвигатель Leroy Somer 4P LS100L 3kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-812/100
Алюминиевая крыльчатка Multi-Wing Ø 800 мм 8 лопастей 800/8-8/45/AL/TR7Z/28/8/60/A

DSF85-900/8/TR7Z/4	4	3,51	31600	164
Высокотемпературный электродвигатель Leroy Somer 4P LS112MG 4kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-910/112
Алюминиевая крыльчатка Multi-Wing Ø 895 мм 8 лопастей 895/8-8/45/AL/TR7Z/28/8/60/A

Диаграммы вентиляторов серии DSF85 для работы при температуре 85°C

Диаграмма вентилятора DSF85-600/6/TR8Z/1,1

Диаграмма вентилятора DSF85-700/9/TR7Z/2,2

Диаграмма вентилятора DSF85-800/8/TR7Z/3

Диаграмма вентилятора DSF85-900/8/TR7Z/4

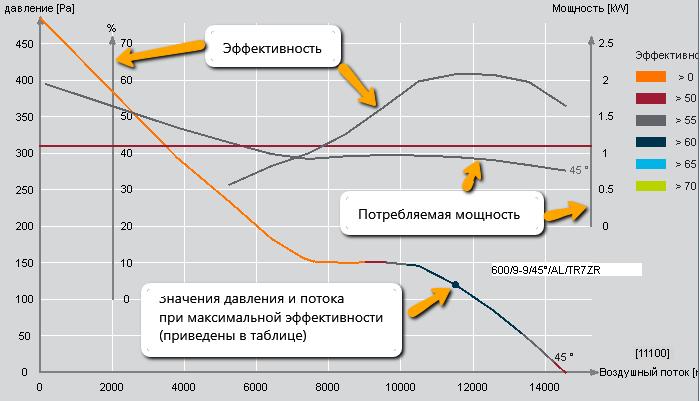

Комментарии к диаграммам:

Чертежи корпусов и крыльчаток вентиляторов (pdf) *Другие модели - по запросу

	DSF 600	DSF 700	DSF800
Корпус	Fl 611-90	Fl 720-100	Fl 812-100
Крыльчатка	600/6-6/45/AL/TR8Z/24/8/50/A	710/9-9/45/AL/TR7Z/28/8/60/A	800/9-9/45/AL/TR7Z/28/8/50
