Цилиндрические мотор-редукторы Leroy-Somer серии Compabloc 3000
Номинальная мощность – до 110 кВт
Compabloc 3000 мотор-редукторы с параллельными шестернями устанавливаемый на лапы либо фланец.
Серия включает габариты: 15, 30, 31 - 35, 26, 27, 28, 29.
Номинальный выходной момент: 10 - 16000 Н.м.
Номинальная мощность: от 0.06 до 90 кВт.
Коэффициент передачи: 1,24 to 204.
Две либо три ступени.
Высокий К.П.Д.: от 95 до 98%.
Реверсивные.
Низкий уровень шума при работе.
| Компонент | Материалы | Комментарии |
| Корпус | Алюминий (15 - 30) | - алюминиевое литье для малых редукторов |
| - применение чугуна ENGJL-200 (чешуйки графита: предел прочности на разрыв 200 МПа), однокомпонентный перлит для того чтобы гарантировать герметичность корпуса | ||
| Чугун (31 - 35; 26 - 29) | - цельнолитой корпус, с оребренной внутренней поверхностью для снижения вибраций, шумов и увеличения жесткости корпуса | |
| - на лапах S , BT (для Cb 15, 30 – 35) или с фланцами BS , BD по промышленным стандартам | ||
| Шестерни | Сталь Ni Cr Mo | - после нарезки червячной фрезой проходят термообработку и затем окончательную обработку. Точность и качество обработки дает максимальный момент при минимальном уровне шума |
| Вал | Сталь | - обработка уплотнительных поверхностей |
| - допуски на диаметр по NFE -22-051 и ISO R 775 | ||
| - резьбовые отверствия на стандартном валу для фиксации DIN 332 версия D | ||
| Уплотнения | Нитрил | - кольцевое уплотнение со стороны электродвигателя между фланцем электродвигателя и корпусом редуктора Cb 26 – 29 |
| - противопыльное манжетное уплотнение по DIN 3760 форма AS | ||
| - прокладка под верхней крышкой ( Cb 30 - 35) | ||
| Фланец | Чугун | - усиленный большими ребрами, для сохрнения жесткости редуктора под большими нагрузками |
| Смазка | Масло | - по ISO 6743/6 |
| - поставляется с необходимым количеством в соответствии с монтажным исполнением. Редуктор оборудован отверствиями слива, контроля уровня и дыхательным клапаном (кроме Cb 15 и 30) | ||
| Исполнение | AP : редуктор со стандартным входным валом | |
| MI : интегрированное исполнение редуктора и электродвигателя | ||
| MU : универсальное исполнение со стандартным электродвигателем по IEC | ||
| Стандартный электродвигатель | Стандартный LS : напряжение 220/380 V - 230/400 V - 240/415 V | |
| - диффузор вентилятора из штампованой стали, по заказу устанавливается каплеотбойник для работы в вертикальном положении (вал вниз) | ||
| - металлическая коробка выводов с кабельным вводом | ||
| - стандартная степень защиты IP 55 | ||
| Электродвигатель с тормозом | FMC : от 0,06 до 0,25 kW , IP44 (LS 56 - 71) | |
| FCR : отказоустойчивый тормоз для асинхронных электродвигателей от 0,25 до 15 кВт, IP 55 | ||
| FCPL : отказоустойчивый тормоз для асинхронных электродвигателей от 18,5 до 90 кВт, IP 44 | ||
| Окраска | Краска | RAL 6000 (зеленая) система I (1 слой полиуретан-винила 25-30 µм) |

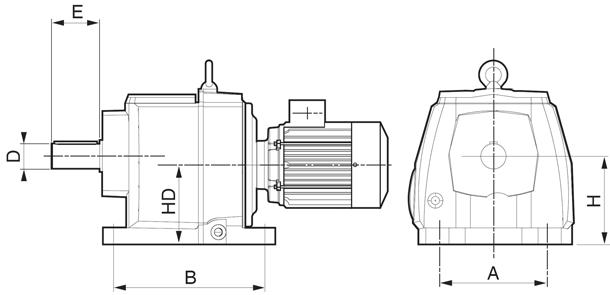

Габариты мотор-редукторов Cb
| Габарит Cb | Обозначения редукторов | Момент, Нм | Вал стандартный D x E , мм | Присоединительные размеры , мм | |
| H | A
x B | ||||
| 15-- | Cb
1502, 1503, 1504 | 56 | 16x40 | 90 | 105x100 |
| 30-- | Cb 3031, 3032, 3033 | 90 | 20x40 | 75 | 105x125 |
| 31-- | Cb 3131, 3133 | 210 | 25x50 | 90 | 165x110 |
| 32-- | Cb 3231, 3233 | 470 | 30x60 | 115 | 192x135 |
| 33-- | Cb 3331, 3333 | 860 | 40x80 | 140 | 240x170 |
| 34-- | Cb 3431, 3433 | 1680 | 50x100 | 180 | 235x230 |
| 35-- | Cb 3531, 3533 | 3150 | 60x120 | 225 | 280x280 |
| 26-- | Cb 2602, 2603 | 3500 | 70x140 | 225 | 355x355 |
| 27-- | Cb 2702, 2703 | 5580 | 90x170 | 250 | 390x420 |
| 28-- | Cb 2803 | 9980 | 100x210 | 315 | 480x510 |
| 29-- | Cb 2903 | 16000 | 120x210 | 375 | 580x500 |

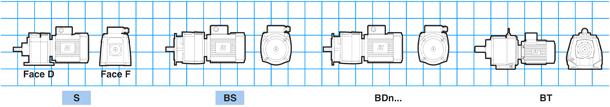

Монтажное исполнение редукторов Ot S, SBT, BS, BD, BR
1 – Монтажное исполнение
| На лапах | C о стандартным IEC фланцем | C нестандартным IEC фланцем | С малым фланцем |
2 – Положение

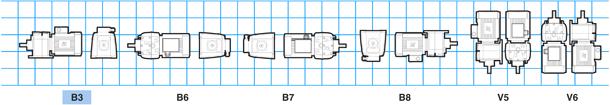

2.1 – Фиксация на лапах S
1 ступенчатые : Cb 3031 M * и 3131 до 3331, многоступенчатые: Cb 3032 до 3033 M * и Cb 3133 до 3333

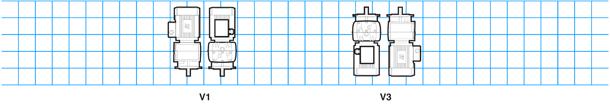

2.2 – Фиксация на фланце BS , BDn …, или BT
1 ступенчатые : Cb 3031 M * и 3131 до 3331, многоступенчатые: Cb 3032 до 3033 M * - Cb 3133 до 3333
M * : Для этих мотор-редукторов ( M ) многопозиционных, положение необходимо уточнять только если необходимо определить место дыхательного клапана или место отверствий для слива конденсата. Уточнение ОБЯЗАТЕЛЬНО для положений V 3 и V 6.
