Цилиндрические мотор-редукторы Leroy-Somer серии Manubloc 3000
Номинальный крутящий момент – до 14500 Нм
Номинальная мощность – до 110 кВт
Номинальная мощность – до 110 кВт
Manubloc 3000 мотор-редукторы с параллельными шестернями устанавливаемый на вал приводимого механизма для навесного исполнения с компенсацией момента через виброопору.
Серия включает семь габаритов: 32, 33, 34, 35, 36, 37.
Номинальный выходной момент: до 2800 Н.м.
Номинальная мощность: от 0.25 до 30 кВт.
Коэффициент передачи: 5 to 315.
Две либо три ступени.
Высокий К.П.Д.: 95% - 97%.
Реверсивные. Низкий уровень шума при работе.
| Компонент | Материалы | Комментарии |
| Корпус | Чугун | - применение чугуна ENGJL-200 (чешуйки графита: предел прочности на разрыв 200 МПа), однокомпонентный перлит для того чтобы гарантировать герметичность корпуса |
| - цельнолитой корпус, с оребренной внутренней поверхностью для снижения вибраций, шумов и увеличения жесткости корпуса | ||
| - гладкий корпус NU или с фланцами BT , BS или BD по промышленным стандартам | ||
| Шестерни | Сталь Ni Cr Mo | - после нарезки червячной фрезой проходят термообработку и затем окончательную обработку. Точность и качество обработки дает максимальный момент при минимальном уровне шума |
| Вал | Сталь | - обработка уплотнительных поверхностей |
| - полый вал (габариты 32-35) со шпонкой по ISO R 774 или полый вал с зажимной муфтой SD | ||
| - допуски на диаметр по NFE -22-051 и ISO R 775 | ||
| Уплотнения | Нитрил | - противопыльное манжетное уплотнение по DIN 3760 форма AS |
| Фланец | Чугун | - усиленный большими ребрами, для сохрнения жесткости редуктора под большими нагрузками |
| Смазка | Масло | - по ISO 6743/6 |
| - поставляется с необходимым количеством в соответствии с монтажным исполнением. Редуктор оборудован отверствиями слива, контроля уровня и дыхательным клапаном | ||
| Исполнение | AP : редуктор со стандартным входным валом | |
| MI : интегрированное исполнение редуктора и электродвигателя | ||
| MU - FF : универсальное исполнение со стандартным электродвигателем по IEC | ||
| Стандартный электродвигатель | Стандартный LS : напряжение 220/380 V - 230/400 V - 240/415 V | |
| - диффузор вентилятора из штампованой стали, по заказу устанавливается каплеотбойник для работы в вертикальном положении (вал вниз) | ||
| - металлическая коробка выводов с кабельным вводом | ||
| - стандартная степень защиты IP 55 | ||
| Электродвигатель с тормозом | FCR : отказоустойчивый тормоз для асинхронных электродвигателей от 0,25 до 15 кВт, IP 55 | |
| FCPL : отказоустойчивый тормоз для асинхронных электродвигателей от 18,5 до 30 кВт, IP 44 | ||
| Окраска | Краска | RAL 6000 (зеленая) система I (1 слой полиуретан-винила 25-30 µм) |

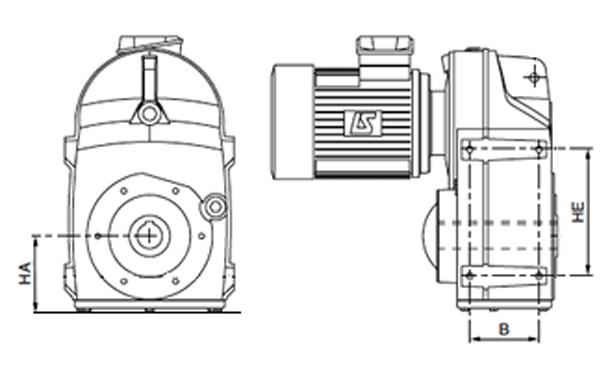

Габариты мотор-редукторов Mub
| Габарит | Обозначения редукторов | Момент, Нм | Вал стандарт-ный O, мм | Полый вал O, мм | Присоединит. размеры | ||
| Со шпонкой | С зажимной втулкой | HA | B - HE | ||||
| 31 | Mub 3132 | 250 | - | 30 | 30 | 95 | - |
| 32 | Mub 3232, 3233 | 480 | - | 30 | 40 | 96,5 | 70-150 |
| 33 | Mub 3332, 3333 | 850 | - | 40 | 50 | 118 | 110-200 |
| 34 | Mub 3432, 3433 | 1800 | - | 50 | 60 | 128 | 100-240 |
| 35 | Mub 3532, 3533 | 2800 | - | 60 | 70 | 151 | 165-300 |
| 36 | Mub 3632, 3633 | 4600 | 70 х 140 | 70 | 75 | 194 | 165-315 |
| 37 | Mub 3732, 3733 | 8000 | 90 х 170 | 90 | 97 | 214 | 220-425 |
Монтажное исполнение редукторов Mub
| На вал механизма | Малый фланец | Стандартный ISO фланец | ISO фланец нестандартный |
Выходной вал и опции
| Полый стандартный циллиндрический вал со шпонкой | Полый циллиндрический вал с зажимной муфтой |
Монтаж исполнения NU
Монтаж исполения с фланцами BT , BS , BD
