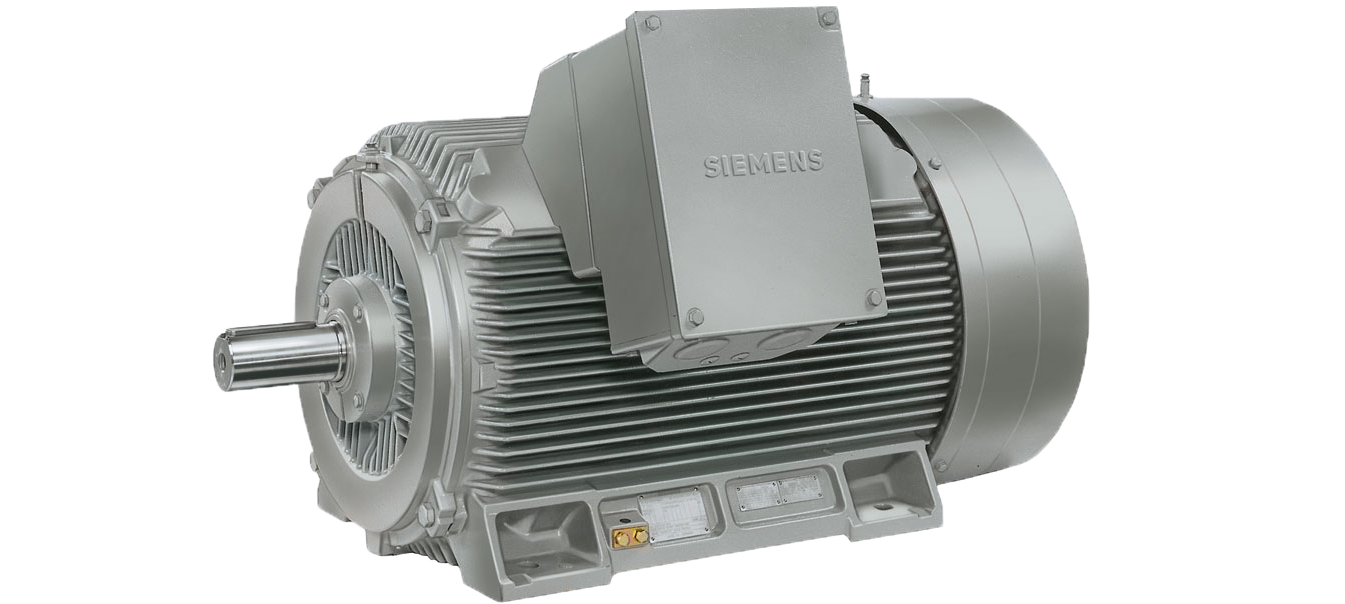

Двигатели с проточной вентиляцией 1LL8

Двигатели с проточной вентиляцией 1LL8
Siemens
Высота оси от 315 до 450 мм
Мощность  от 180 до 1250 кВт
Момент от 1010 до 10 300 Нм
Скорость от 738 до 2986 об/мин
IP23, 400 В, 500 В, 690 В
Короткозамкнутые асинхронные электродвигатели компактной конструкции с продольным оребрением серии  1LL8 с проточной самовентиляцией предназначены для установки только в помещениях. Не должны подвергаться воздействию влажных, соленых или коррозионно-активных атмосфер. Схожи по конструкции с двигателями серии 1LA8. Степень защиты IP23, диапазон мощностей до 1250 кВт (при 50 Гц), увеличенная производительность.

Самовентилируемые двигатели с проточной вентиляцией для работы от сети

Типоразмер

Скорость

Мощность

Частота вращения

Момент

Ток при 400В

об/мин

кВт

об/мин

Нм

А

1LL8 чугунный корпус

315…450

3000, 2-полюсные

315...1250

2974…2986

1010…4000

510…1300

315…450

1500, 4-полюсные

315...1250

1483…1490

2030...8010

540…1360

315…450

1000, 6-полюсные

250...1000

988…993

2420…9620

430…1380

315…450

750, 8-полюсные

200...800

738…743

2590…10300

370…1440



Самовентилируемые двигатели с проточной вентиляцией для работы от преобразователя

Типоразмер

Номинальные параметры при 400В 50 Гц

Скорость

Мощность

Частота вращения

Момент

Ток при 400В

об/мин

кВт

об/мин

Нм

А

1LL8 чугунный корпус и стандартная изоляция 500В

315…450

3000, 2-полюсные

315...1250

2974…2986

1010…4000

510…1300

315…450

1500, 4-полюсные

315...1250

1483…1490

2030...8010

540…1360

315…450

1000, 6-полюсные

250...1000

988…993

2420…9620

430…1380

315…450

750, 8-полюсные

200...800

738…743

2590…10300

370…1440

1LL8 чугунный корпус  и специальная изоляция  >500 В до 690 В



63M...200L

3000, 2-полюсные

300...1210

Данные доступны по запросу



63M...200L

1500, 4-полюсные

295...1225



63M...200L

1000, 6-полюсные

235...975



63M...200L

750, 8-полюсные

180...760
